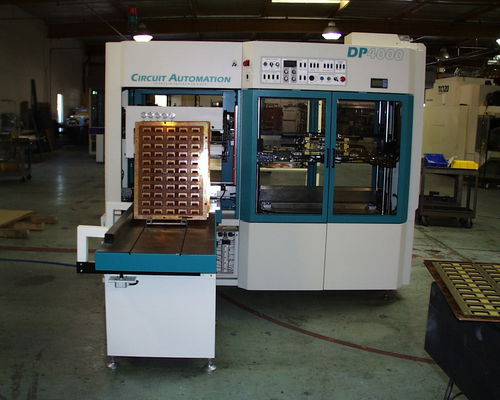

Coucheuse de résine photosensible DP4000

pour PCB

Le DP-4000 est une machine d'enduction double face LPI. Il peut être utilisé avec tous les écran imprimable masques de soudure photo-sensibles. Le DP-4000 est très polyvalent, équipé du système ISOprint pour nettoyage des écrans et des technologies de QC (changement rapide) pour un changement rapide de l'encre et écrans. Le DP-4000 possède trois zones de fonctionnement : la station de chargement/déchargement, la chambre de revêtement et le panneau de configuration. La station de chargement/déchargement est la section où un panneau est placé à l'intérieur de la DP-4000. La chambre de revêtement est accessible de l'avant et arrière à travers les portes en verre et est la section où le panneau est recouvert. Le panneau de commande est sur le devant de la DP-4000 au-dessus de la section de revêtement. La station de chargement se compose d'un convoyeur automatisé grille panneau entrée supérieur pince/guide, panneau arrière supérieur pince/guide et guide de panneau de fond. La pince de panneau soulève un panneau de circuit de la crémaillère et le place dans la navette. Le groupe se déplace dans le guide du panneau inférieur, se déplaçant dans le guide du panneau inférieur et se déplace vers la gauche pour déposer le panneau de circuit au sein de la section de revêtement. Après le revêtement, la navette retourne le panneau à la pince de déchargement, qui le ramasse et remplace dans le rack. La chambre de revêtement est constitué de têtes d'impression avant et arrière, le lecteur et le système de soutien pour les têtes d'impression et les cadres de l'écran.
