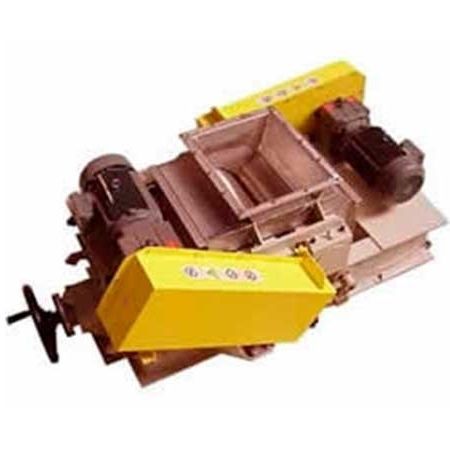

Concasseur à cylindres TYPE II

stationnaireà axe horizontalpour les matières minérales

Nos concasseurs à cylindres conviennent aux opérations les plus variées et peuvent être fournis équipés d'une ou de deux paires de cylindres de taille et de forme appropriées pour répondre à une multitude d'exigences. Le broyeur équipé de deux paires de cylindres permet d'obtenir, en une seule opération, une réduction importante de la taille du produit, tandis que les modèles équipés d'une seule paire de cylindres permettent d'obtenir une réduction plus faible. Des cylindres à grandes, moyennes ou petites dents peuvent être fournis, ainsi que des cylindres à surface rainurée ou lisse. Les types et les tailles dépendent de : - des propriétés du matériau à traiter - de la taille du produit souhaité - du rendement horaire requis Les concasseurs à cylindres sont essentiellement constitués d'un châssis en acier soudé qui supporte les cylindres sur de solides paliers en fonte. Chaque paire de cylindres est composée d'un cylindre rotatif motorisé en position fixe et d'un cylindre mobile à ressort, ce dernier permettant le passage de corps étrangers durs, le jeu entre les cylindres étant réglable afin de faire varier, selon les besoins, la taille du produit final. L'entraînement du cylindre fixe, ou rouleau, se fait par l'intermédiaire d'une chaîne qui transmet le mouvement à partir d'un réducteur de vitesse. Le cylindre mobile est entraîné à partir du cylindre fixe par une paire d'engrenages en acier. Des racleurs spéciaux nettoient les cylindres, qui sont protégés par un carter en acier. Les spécifications des types de concasseurs standard sont indiquées dans les tableaux suivants, mais des combinaisons appropriées d'éléments standard peuvent être utilisées pour concevoir des machines répondant à des spécifications différentes. Afin d'exploiter au maximum les avantages offerts par les concasseurs à cylindres, il est essentiel que l'alimentation soit bien contrôlée et que la distribution soit aussi régulière que possible sur toute la largeur des cylindres.
