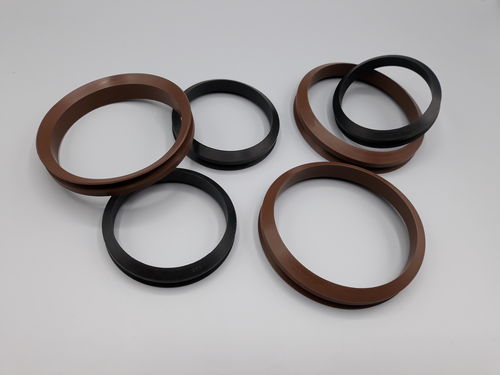

Joint à lèvre VA

V-ringen caoutchoucen élastomère

Le V-Ring est un joint axial en élastomère pour les paliers d'arbre. Il assure l'étanchéité axiale contre une surface. Ce type de joint a été largement utilisé pour plusieurs applications et s'est avéré fiable et efficace contre la poussière, la saleté, l'eau, les éclaboussures d'huile et d'autres fluides. Le joint V-Ring se compose de trois parties : a - Le corps du joint, installé pour se raccorder à l'arbre b - La charnière, qui fait office de ressort entre le corps et la lèvre c - La lèvre conique auto-ajustable qui assure l'étanchéité dynamique contre la contreface La contreface peut se trouver à l'extérieur du chapeau de palier, d'une rondelle ou de toute autre pièce métallique appropriée. Matériaux - NBR noir, -40 à +120°C dans l'huile / +90°C dans l'eau - FKM brun, -30 à +200°C Types de joints standard V-Rings Type VA Type VA C'est le profil le plus courant. Il présente une face arrière perpendiculaire. Large gamme de dimensions, de 3 à 2000 mm d'arbre. Anneaux en V VS Type VS Corps large pour assurer une force radiale plus élevée que le type VA. Gamme de tailles de 5 à 200 mm d'arbre.
