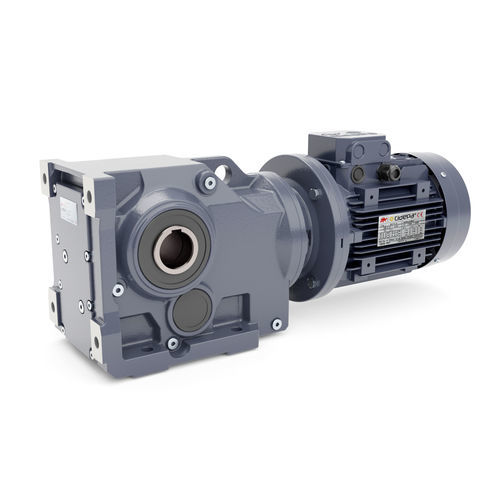

Motoréducteur orthogonal CKM series

triphasémonophaséà couple conique

La conception moderne de ces réducteurs, motoréducteurs à engrenages cylindriques, axes aparallèles ou orthogonaux ainsi que la technologie appliquée lorsleur fabrication, la qualité des matériaux utilises de même que le système de gestion de la qualité homologué par la norme ISO -9001 confèrent à cette série un degré de fiabilité élevé qui garantit sa parfeite intégration et adaptation au système. Cette série de moteurs réducteurs conique à montage universal comprend 3 tailles avec deux ou trois étapes de réduction ,en fonction du rapport désiré. Caracteristiques La conception de ce réducteur modulaire permet une fixation universelle car la carcasse est munie d´une base aussi bien à la partie supérieure qu´à la partie inférieure: Il a en outre été prévu pour éter fixé par une bride B-14 de deux côtés et possède un centrage permettant d´accupler une bride B-5 des deux côtés. Carcasse Le corp et les couvercles de ces réducteurs sont en fonte grise GG20 à resístanse élevée, ils sont largement dimensionnés et fortement nervurés afin de pouvoir supporter des efforts et des vibrations importants. Engrenages Les engrenages sont fabriqués en alliage d´acier cémenté selon ira f-154 et 156 pour les pignons, avec une resístance à la ruptura du noyau de 120 et 130KG/mm2 et pour le roues en Asier F-155 et F-158 avec une resístanse à la ruptura du noyau de95 et 110 Kg/mm2. La dureté superficielle des pignons et des roues est de 60-62 HRC et tous les flancs des engrenages sont rectifiés sur des machines de haute précision.
