Système de mesure de surface mécanique NS200-D
par contact directpour mesure de rugositépour ligne de production

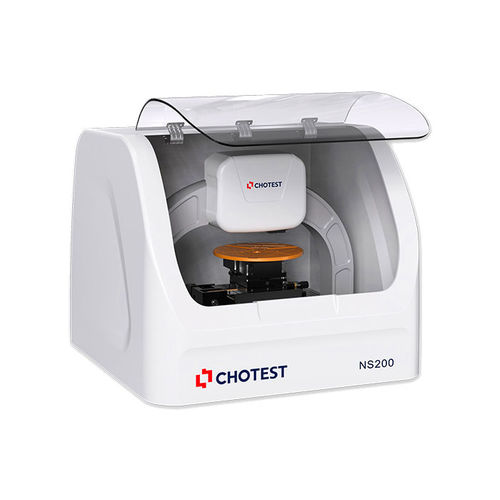

Système de mesure de surface mécanique - NS200-D - Chotest Technology Inc. - par contact direct / pour mesure de rugosité / pour ligne de production
Système de mesure de surface mécanique - NS200-D - Chotest Technology Inc. - par contact direct / pour mesure de rugosité / pour ligne de production
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
par contact direct, mécanique
Fonction
pour mesure de rugosité
Applications
pour ligne de production, pour semi-conducteur
Domaine
industrielle, de laboratoire
Configuration
de paillasse
Autres caractéristiques
ultra haute précision, temps réel
Plage de mesure

Max: 5 mm
(0,2 in)

Min: 1 mm
(0,04 in)

0 mm

Description

Le Stylus Nano Profiler NS200 est un instrument de mesure par contact ultra-précis pour la mesure de la rugosité de surface et du profil microscopique, comme la hauteur de marche micro-nano, l'épaisseur de film. Le NS200 utilise un capteur de déplacement avec une résolution inférieure à l'angström, une acquisition de signal à très faible bruit, un contrôle de mouvement ultra-fin et une technologie d'algorithmes d'étalonnage avec d'excellentes performances. Sa force de contact est extrêmement faible et il n'y a pas d'exigences particulières pour mesurer les caractéristiques de réflexion de la surface, les types de matériaux et la dureté des matériaux. Par conséquent, il est largement utilisé pour mesurer la surface microscopique dans les industries des semi-conducteurs et des semi-conducteurs composés, des LED à haute luminosité, de l'énergie solaire, des systèmes microélectromécaniques MEMS, des écrans tactiles, de l'automobile et de l'équipement médical. Application semi-conducteur-grand-substrat-substrat de verre-et-film-écran-sur-composant-flexible Semi-conducteur ● Hauteur de pas du film déposé ● Hauteur de marche du film mince résistant ● Mesure du taux de gravure ● Polissage chimico-mécanique (corrosion, piqûre, flexion) Grand substrat ● Protrusion du circuit imprimé, hauteur de marche ● Revêtement de fenêtre ● Masque de la plaquette ● Revêtement du mandrin de la plaquette ● plaque de polissage Substrat de verre et écran ● AMOLED ● Mesure de la hauteur des pas pendant le développement de l'écran LCD ● Mesure de l'épaisseur du film de l'écran tactile Mesures du revêtement solaire en couche mince Film sur un composant flexible ● Photodétecteur organique ● Films organiques imprimés sur film et verre Traces de cuivre pour écran tactile

---
