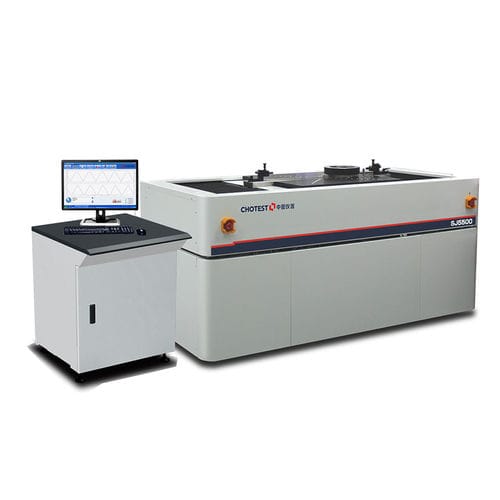

Machine de mesure pour filetage SJ5500-200
de diamètrede géométriede contour

Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour
Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour
Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour - image - 2
Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour - image - 3
Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour - image - 4
Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour - image - 5
Machine de mesure pour filetage - SJ5500-200 - Chotest Technology Inc. - de diamètre / de géométrie / de contour - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Grandeur physique
de diamètre, de géométrie, de contour, d'angle, de forme
Technologie
par contact direct, à calibre universel, flash
Mode de fonctionnement
automatique
Produit mesuré
de pièces, d'arbre, de roue, pour pignons
Applications
pour applications industrielles, pour l'industrie automobile, de laboratoire, pour filetage, pour étalonnage, pour ligne de production
Autres caractéristiques
de haute précision, ultra haute précision, temps réel

Description

Numéro d'article : SJ5500-200 Nom du produit : SJ5500-200 Machine universelle à mesurer les filets Plage de mesure intérieure : 2,5~620 mm Plage de mesure extérieure : 1.0~620mm Résolution : 0.01μm Longueur de mesure maximale : 250 mm Pas de vis minimal : 0,1 mm Plage de force de mesure : 0.04 ~ 0.15N Application : Mesurer tous les paramètres d'un bouchon ou d'une bague de jauge en 2~5 min. Fabricant : Chotest Technology Inc : Chotest Technology Inc. Fonctions 1. Mesure entièrement automatique de tous les paramètres des calibres à bouchon à filetage cylindrique, des calibres à bague à filetage cylindrique, des calibres à bouchon à filetage conique, des calibres à bague à filetage conique, des calibres à bague lisse, des calibres à bouchon lisse et d'autres calibres à dimensions internes et externes, y compris le diamètre primitif virtuel, le diamètre primitif simple, le diamètre primitif de base, le diamètre majeur, le diamètre mineur, le pas de filetage, l'angle de filetage, l'angle de demi-filetage, la rectitude des flancs, l'angle d'attaque, la conicité, etc. 2. Peut mesurer les jauges à filets trapézoïdaux, les jauges à filets à contreforts, les jauges à filets en dents de scie et d'autres jauges à filets à grande pente. 3. Peut mesurer les paramètres complets d'un filet simple et d'un filet multiple. 4. Mesure diverses jauges de filetage conformément aux normes GB, ISO, BS, ANSI, DIN, JIS, API. Avec une base de données complète et professionnelle des normes de filetage, il répond aux exigences de la plupart des clients. 5. Génère automatiquement un rapport d'essai selon la norme sélectionnée. 6. Après une mesure, le logiciel peut enregistrer divers paramètres du filetage et afficher les données de n'importe quelle position. En outre, il génère automatiquement la courbe du filetage, les paramètres pertinents et le tableau d'analyse. 7. La sonde de mesure et le porte-outil sont identifiés automatiquement, ce qui évite les collisions entre la sonde de mesure et le porte-outil en cas d'erreur de manipulation.

---

VIDÉO
