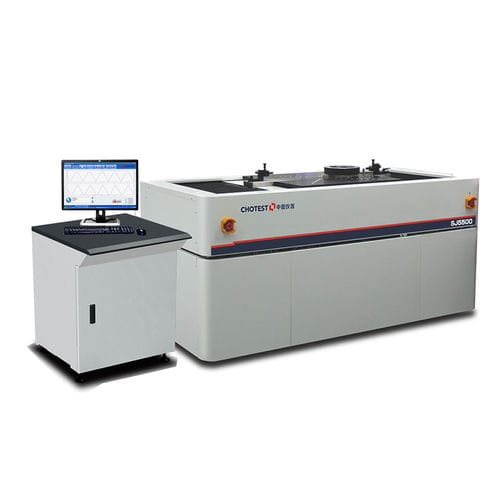

Machine de mesure de diamètre SJ5500-500

de géométriedimensionnelleflash

Fonctions 1. Mesure entièrement automatique de tous les paramètres des calibres à bouchons à filets cylindriques, des calibres à bagues à filets cylindriques, des calibres à bouchons à filets coniques, des calibres à bagues à filets coniques, des calibres à bagues lisses, des calibres à bouchons lisses et d'autres calibres à dimensions internes et externes, y compris le diamètre primitif virtuel, le diamètre primitif unique, le diamètre primitif de base, le diamètre majeur, le diamètre mineur, le pas de filetage, l'angle de filetage, l'angle de demi-filetage, la rectitude des flancs, l'angle d'attaque, la conicité, etc. 2. Peut mesurer les jauges à filets trapézoïdaux, les jauges à filets à contreforts, les jauges à filets en dents de scie et d'autres jauges à filets à grande pente. 3. Peut mesurer les paramètres complets d'un filet simple et d'un filet multiple. 4. Mesure diverses jauges de filetage conformément aux normes GB, ISO, BS, ANSI, DIN, JIS, API. Avec une base de données complète et professionnelle des normes de filetage, il répond aux exigences de la plupart des clients. 5. Génère automatiquement un rapport d'essai selon la norme sélectionnée. 6. Après une mesure, le logiciel peut enregistrer divers paramètres du filetage et afficher les données de n'importe quelle position. En outre, il génère automatiquement la courbe du filetage, les paramètres pertinents et le tableau d'analyse. 7. La sonde de mesure et le porte-outil sont identifiés automatiquement, ce qui évite les collisions entre la sonde de mesure et le porte-outil en cas d'erreur de manipulation. 8. Mesure et analyse unilatérale ou bilatérale des jauges. 9. Contrôleur pour le positionnement de la tige de mesure : avec un boîtier de commande à boutons facile à utiliser, l'opération est plus flexible. 10. Logiciel anglais convivial et fonctionnement simple et pratique. 11. Les résultats des tests sont enregistrés automatiquement avec le nom du numéro de la série de mesure + la taille de la jauge de mesure + le type de la jauge de mesure
