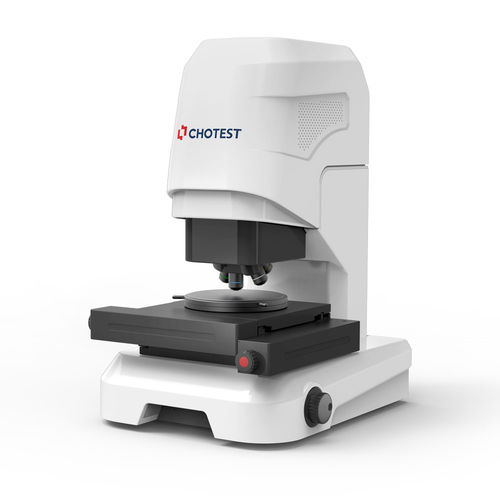

Microscope optique VT6100

d'inspectiondroittrinoculaire

Le microscope confocal VT6100 est destiné à la mesure au niveau micro-nano de divers composants de précision et de surfaces de matériaux. Il peut mesurer la surface de divers objets, de lisse à rugueuse, de faible réflectivité à haute réflectivité, ainsi que la rugosité, la planéité, le profil microgéométrique, la courbure, etc. Au total, plus de 300 types de paramètres 2D et 3D conformes aux quatre principales normes nationales et étrangères ISO/ASME/EUR/GBT sont fournis en tant que normes d'évaluation Caractéristiques 1. Haute précision et haute répétabilité 1) Basé sur le système optique confocal rotatif, combiné à une conception structurelle de haute stabilité et à un excellent algorithme de reconstruction 3D, le système de mesure est composé conjointement pour assurer la haute précision de mesure de l'instrument. 2) La conception unique de l'isolation contre les chocs permet de réduire le bruit des vibrations de la surface inférieure. L'instrument est stable et fiable dans la plupart des environnements et présente une bonne répétabilité des mesures 2. Fonctionnement tout-en-un du logiciel d'analyse des mesures 1) La mesure et l'analyse s'effectuent sur la même interface, sans commutation, et les données de mesure sont automatiquement comptées, ce qui permet de réaliser des mesures rapides par lots 2) La fenêtre de visualisation permet aux utilisateurs d'observer le processus de numérisation en temps réel 3) Combinée à la fonction de mesure automatique du modèle d'analyse personnalisé, la mesure et l'analyse multirégionales peuvent être effectuées automatiquement 4) Cinq modules fonctionnels d'analyse géométrique, d'analyse de la rugosité, d'analyse structurelle, d'analyse de fréquence et d'analyse fonctionnelle. 3. Manche à balai de précision 4. Double protection anti-collision
