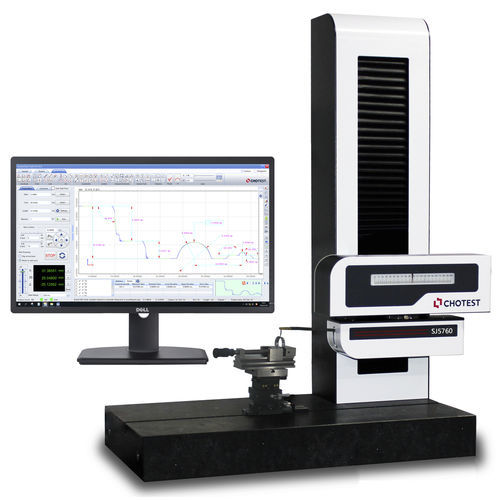

Machine de contournage CNC SJ5760-PR

pour l'optique de précision

Numéro d'article : SJ5760 Nom du produit : Machine à mesurer les contours Plage de mesure de l'axe X : 0~200mm Erreur d'indication de l'axe X : ±(0.6+1.5L/100)µm Plage de mesure de l'axe Z1 : ±25 mm Résolution de l'axe Z1 : 0.01μm Erreur d'indication de l'axe Z1 : ±(0,6+|4H|/100)µm Vitesse de balayage : 0,05~5mm/s réglable Fabricant : Chotest Technology Inc. Fonctions 1. Évaluation du contour de la surface : Il peut évaluer le rayon, l'angle, la distance, les coordonnées, le cercle, la section circulaire, et déterminer les points, chaque point d'intersection, l'axe des coordonnées, la ligne droite, la ligne verticale, le cercle et la section circulaire, et analyser la rectitude, la rondeur du contour ; Autres fonctions : (1) Établir une ligne de régression et un cercle (2) Établir les points, les points d'intersection, les points libres, le point central, le point le plus haut et le point le plus bas (3) Établir le système de coordonnées (4) Calculer le rayon, la distance, l'angle, les coordonnées et l'écart linéaire (5) Comparer la valeur réelle à la valeur nominale (6)Le programme de mesure s'exécute automatiquement 2. Le mode automatique CNC est pris en charge ; les statistiques et l'analyse SPC sont prises en charge 3. Possibilité d'importer des fichiers CAO et d'annoter les profils CAO. 4. Possibilité d'importer des données de profil en PDF. 5. Possibilité d'exporter les données d'essai vers Word, Excel, AutoCAD (en option) 6. Édition de plusieurs types de formats de rapport et prise en charge des rapports définis par l'utilisateur ou des rapports personnalisés (en option) 7. Possibilité d'interroger et de gérer les enregistrements d'essais en fonction du type d'objet, du fabricant, du numéro de fabrication, de l'inspecteur, de l'institution soumise, du numéro d'équipement, de la date d'inspection ou de la date d'entrée en vigueur, etc. 8. Possibilité d'imprimer en une seule fois plusieurs dossiers ou certificats d'essais sélectionnés dans la base de données 9. Logiciel convivial 10. Sauvegarde et restauration des données
