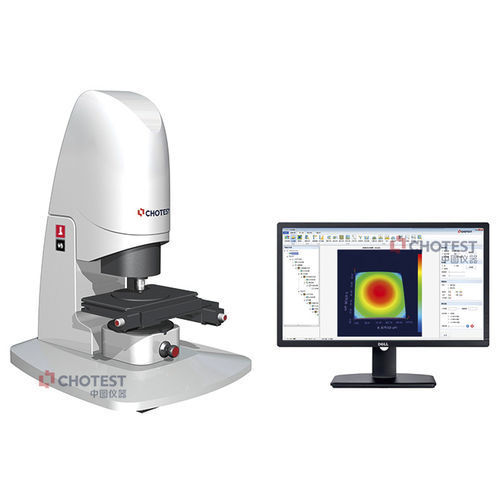

Machine de mesure de surface optique SuperView W1

3Dde mesure de formepour mesure de rugosité de surface

Profilomètres optiques de surface Nano 3D SuperView W1 Modèle n° : SuperView W1/W1-Pro Nom du produit : Profilomètre optique de surface Nano 3D Champ de vision standard : (0,98*0,98)mm Champ de vision maximal : (6x6)mm Réflectivité de l'objet testé : 0,5 % ~100 % Répétabilité de la rugosité RMS : 0,005nm Plage de balayage : ≤10mm Résolution : 0.1nm Précision de la mesure de l'étage : 0.3 % Répétabilité de la mesure de l'étage : 0.08% 1σ Le profilomètre optique de surface 3D SuperView W1 est un instrument idéal pour les mesures sub-nanométriques de diverses pièces de précision. Basé sur le principe de la technologie d'interférence de la lumière blanche, combiné à un module de balayage de précision dans la direction Z et à un algorithme de modélisation 3D, il balaye sans contact la surface de l'objet, puis établit une image 3D de la surface. Une série de paramètres 2D et 3D reflétant la qualité de la surface de l'objet est obtenue après traitement et analyse de l'image 3D par le logiciel XtremeVision. Le SuperView W1 est un instrument optique de précision convivial doté de puissantes fonctions d'analyse pour tous les types de paramètres de forme et de rugosité de surface. Grâce à sa source lumineuse unique, il peut mesurer diverses pièces de précision dont la surface est lisse ou rugueuse.
