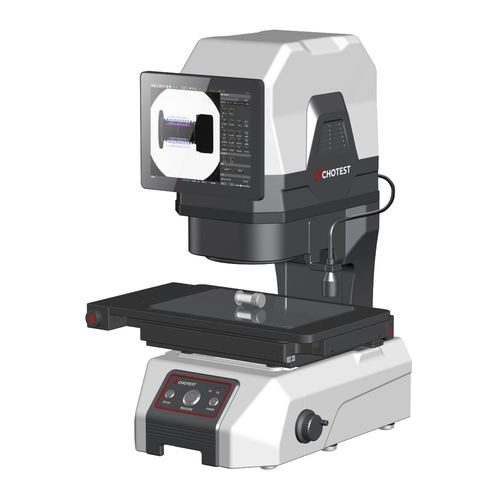

Machine de mesure de contour VX3300D

de rugositédimensionnellevisuelle

Machine à mesurer les flashes VX3300D Article n° : VX3300D Nom du produit : Machine à mesurer les flashes Image Senor : 5M CMOS Champ de view：W130mm×L230mm & W200mm×L300mm Profondeur de champ : 3mm & 30mm Distance de travail : 120mm Précision : ±2μm(sans couture) & ±5μm(sans couture) Résolution : 0.1μm Capacité de chargement : 5kg Dimensions (Lxlxh) : 531×503×731mm Poids : 75 kg §≡≡≡≡ Description ≡≡≡≡ Basée sur le principe de la mesure visuelle avec des algorithmes d'analyse d'image de précision, équipée d'une double lentille optique télécentrique avec une grande profondeur de champ, la série VX3000 de machines de mesure de flash permet d'obtenir une mesure dimensionnelle rapide par une opération à une seule touche. La série VX3000 est adaptée à la mesure dimensionnelle précise dans les domaines des machines, de l'électronique, des moules, du moulage par injection, de la quincaillerie, du caoutchouc, des appareils électriques basse tension, des matériaux magnétiques, de l'emboutissage de précision, des connecteurs, des bornes, des téléphones portables, des appareils ménagers, des cartes de circuits imprimés, des équipements médicaux, des montres, des outils de coupe, etc. §≡≡≡≡ Applications ≡≡≡≡ Le logiciel VisionX fournit jusqu'à 80 outils d'analyse d'extraction, y compris [Extraction de caractéristiques] (tels que les points maximums, les lignes centrales, les arcs, les pics, etc.), [Outils accessoires] (tels que tout point, ligne et cercle, ligne droite ajustée, cercle d'ajustement, tangente, cercle inscrit, etc.), [Étiquetage intelligent], [Tolérance de forme], [Outil d'application] spécial (tel que distance de pas, angle de pas, fente, filetage, croix ronde, angle descendant, coins arrondis, etc.) Les résultats des mesures et leurs principales valeurs statistiques (telles que la moyenne, σ, 3σ, 6σ, Ca, Cp, Cpk, etc.) seront automatiquement enregistrés et archivés. Les opérateurs peuvent sélectionner différentes conditions de filtrage pour l'extraction de l'historique.
