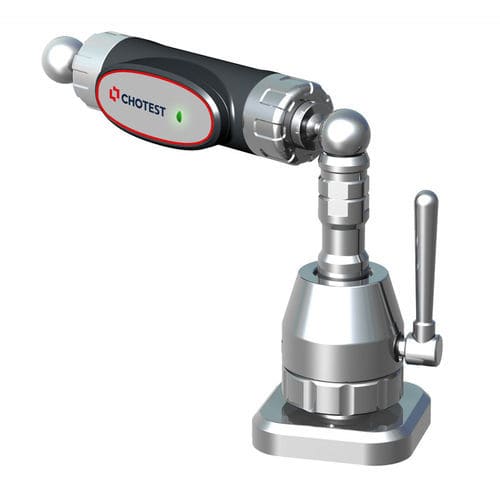

Ballbar sans fil MT21

1. Simple, rapide Le logiciel de mesure à fonctionnement guidé peut générer automatiquement le programme de fonctionnement de la machine. Avec un réglage simple, l'essai de piste ronde sur trois plans orthogonaux peut être réalisé en 10~15 minutes. 2. Puissante fonction d'analyse Le rapport de diagnostic complet fournit une évaluation complète et professionnelle des performances de la machine. En prenant comme exemple une mesure à 360 degrés sur le plan XY, il peut analyser : le jeu X, le jeu Y, le saut inverse X, le saut inverse Y, l'écart latéral X, l'écart latéral Y, l'erreur de période X, l'erreur de période Y, le décalage de l'asservissement, la perpendicularité, la rectitude X, la rectitude Y, le décalage proportionnel, l'erreur d'échelle X, l'erreur d'échelle Y, le pas de vis X, le pas de vis Y, la vitesse d'avance, le décalage central X, le décalage central Y, la tolérance de position, le meilleur rayon d'ajustement, la circularité. 3. Fonctionnement sans fil Les données sont transférées à l'ordinateur portable par Bluetooth sans fil. Description Conçu pour inspecter rapidement les machines-outils et améliorer la qualité de l'usinage, le Ballbar sans fil MT21 constitue une solution rapide et économique pour l'inspection des machines-outils à faible coût. Applications Le logiciel MT21 à fonctionnement guidé met en œuvre rapidement et simplement le test de la piste ronde sur trois plans orthogonaux. Un rapport d'analyse au format graphique conforme aux normes GB17421-4, ISO230-4, ASMEB5.54 ou JISB peut être généré automatiquement, et les valeurs de mesure globales (circularité, déviation de circularité) de la précision positionnelle sont calculées.MT21 réalise un véritable diagnostic spatial pour les machines-outils.
