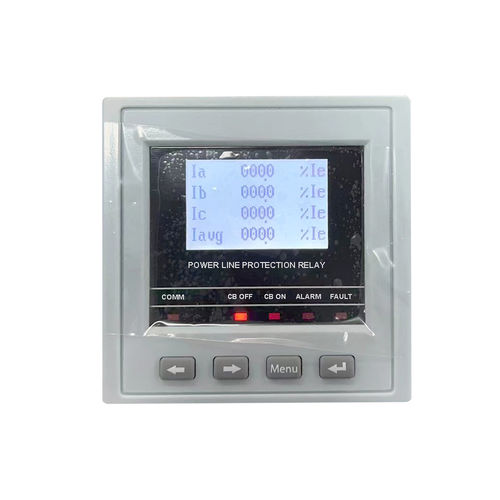

Relais de protection de courant PR-80L

de fréquenced'ordre de phasesde surcharge

Le relais de protection des lignes électriques PR-80L convient à la protection et à la surveillance des lignes à basse tension dont la tension nominale est inférieure à 690V et le courant nominal inférieur à 820A. Le PR-80L peut surveiller les signaux sur site en temps réel et assurer la protection du système contre les dommages causés à la ligne par des défauts tels que la surcharge, la surintensité, la sous-tension, la surtension, la mise à la terre ou les fuites. Il peut réaliser une variété de fonctions de contrôle des opérations et possède également des fonctions de mesure, d'autodiagnostic, de gestion de la maintenance, de communication avec le bus de terrain et d'autres fonctions. Le relais de protection de ligne électrique PR-80L réalise des fonctions de mesure, de protection, de contrôle d'ouverture et de fermeture et de communication à distance ; il dispose de 10 canaux de contrôle de relais, peut être configuré selon les besoins et prend en charge la communication MODBUS-RTU. Caractéristiques du relais de protection de ligne électrique PR-80L - Alimentation électrique à très large plage de fonctionnement AC85-265V. - Surveillance de la sous-tension, de la surtension et de la fréquence dans les systèmes à courant alternatif. - Affichage numérique des valeurs mesurées via un écran LCD multifonctionnel. - Sauvegarde des 100 derniers enregistrements de déclenchement. - Bouton de test/réinitialisation interne, sauvegarde d'énergie intégrée. - Surveillance de l'asymétrie, des défauts de phase et de l'ordre des phases. - Délai de démarrage, délai de réponse et délai de déclenchement réglables. - Les fonctions de protection sont complètes et chaque fonction de protection peut réaliser un arrêt de protection, une alarme ou un déclenchement. - Relais à 4 voies intégré, qui peut être réglé en mode de protection et en mode de mesure et de contrôle. - Fonction de sortie analogique programmable, interface de communication RS-485 standard. - 96*96mm, conception modulaire, petite taille et structure flexible.
