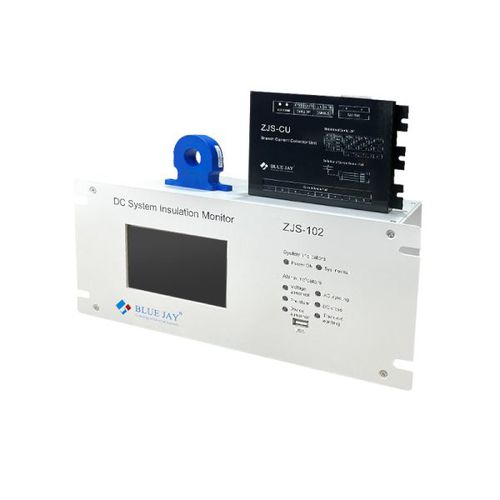

Contrôleur d'isolement RS485 ZJS-102

DCsur rail DINModbus

Le ZJS-102 DC System Insulation Monitor utilise le principe de surveillance du courant de fuite CC pur, avec des modes de détection en pont équilibré et en pont déséquilibré. Il fournit un affichage en temps réel du courant de fuite pour chaque circuit. Le système de surveillance de l'isolation en ligne ZJS-102 offre une surveillance complète des défauts d'isolation CC, capable de détecter divers défauts de mise à la terre dans le système CC. Ces défauts comprennent la mise à la terre monopoint, la mise à la terre multipoint, la mise à la terre bipolaire, l'intrusion AC, l'interférence mutuelle DC, la mise à la terre et le positionnement de la batterie, l'équilibre de la tension, la détection de la synchronisation, l'alarme de différence de pression, l'étalonnage automatique et bien plus encore. En outre, il est doté de fonctions de surveillance instantanée de la mise à la terre et d'alarme de sélection de ligne. Le système de surveillance de l'isolation en ligne comprend trois composants essentiels : le contrôleur principal (hôte), le collecteur de courant et le capteur de courant de fuite CC dédié. Le contrôleur principal sert d'unité de contrôle centrale pour l'ensemble du système, fonctionnant comme l'interface principale pour l'affichage des informations de surveillance et la saisie des informations de réglage. Des capteurs sont installés sur chaque boucle de sortie de l'alimentation en courant continu. Placé entre l'hôte et le capteur, le collecteur de courant offre une grande souplesse d'installation en fonction des besoins. Il peut être relié directement à l'hôte via le bus de communication ou indirectement via le port de cascade d'une autre machine esclave, ce qui simplifie l'installation et le câblage. Chaque collecteur de courant peut être connecté à un maximum de 8 capteurs.
