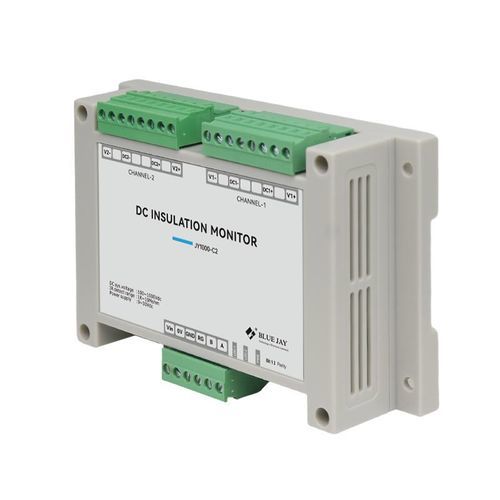

Relais de protection d'isolement DCG-UBC1

DCpour alimentateurpour borne de recharge de véhicules électriques

Le contrôleur d'isolation CC de la série GYDCG a la fonction de démarrage et d'arrêt de la surveillance de l'isolation, la surveillance de l'isolation peut être une surveillance en temps réel de la résistance d'isolation des pôles positifs et négatifs par rapport à la terre. Le résultat de la surveillance n'est pas affecté par les variations de la tension continue, ni par la symétrie de la résistance d'isolement des pôles positifs et négatifs. Contrôle la valeur de la résistance d'isolation des pôles positifs et négatifs du système flottant CC 100~1000Vd.c. par rapport à la terre. Plage de mesure de la résistance 0KΩ～10MΩ. Détection de la valeur de la tension continue, plage de 100~1000Vd.c. Utilise RS485 pour la communication et personnalise le protocole. Fonction d'alarme en cas d'inversion de la tension continue. Le dispositif de contrôle de l'isolation de la série GYDCG se décline en trois types : DCG-UBC1, DCG-UBCH2 et DCG-UBCH2-LZ. Le DCG-UBC1 et le DCG-UBCH2-LZ conviennent aux systèmes de charge CC des véhicules électriques, aux systèmes photovoltaïques, aux systèmes de stockage d'énergie, aux réseaux électriques CC et à d'autres systèmes CC de moins de 1000V. Le contrôleur d'isolation DC DCG-UBCH2 est spécialement conçu pour les systèmes de charge DC des véhicules électriques. Caractéristiques communes des contrôleurs d'isolation CC de la série DCG Entièrement fonctionnel Fonction intégrée : mesure de la tension de la pile de charge, contrôle de la résistance d'isolation, mesure de la tension côté voiture, mesure du courant et bien d'autres fonctions de mesure. Gamme d'alimentation élargie Compatible avec une alimentation 12V ou 24V, plage d'alimentation 10~30V. Gamme étendue de contrôle de l'isolation La surveillance de la résistance d'isolement peut être réalisée dans la plage DC de 100V~1000V, et la plage de surveillance de la résistance est de 0KΩ~10MΩ.
