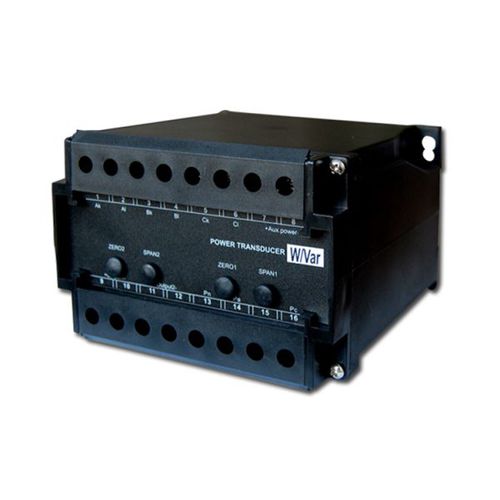

Transducteur de puissance sur rail DIN QP-X series

de puissance active

Le convertisseur de puissance CA de la série QP-X convertit les signaux CA triphasés en un signal CC indépendant de la charge, proportionnel à la tension (V), au courant (A), à la puissance active (watt) et à la puissance réactive (var), à la fréquence (Hz), etc. Les trois signaux de sortie sont combinés dans un seul transducteur, c'est pourquoi ce transducteur de puissance CA peut être appelé transducteur de tension triphasé. Les signaux de courant et de tension sont transmis au circuit par l'intermédiaire de transformateurs de précision afin d'assurer une isolation galvanique entre les circuits d'entrée et les circuits du transducteur. Chaque paire de signaux de courant et de tension est mathématiquement multipliée pour produire un signal proportionnel à la puissance réelle et indépendant de la forme de l'onde et de l'angle de phase. - Précision de mesure de 0,5 - Mesure et sortie RMS - Montage sur rail Din de 35 mm - Port RS485 en option - Mesure indépendante des trois phases pour les boucles 3P4W (en option) - Prise en charge des paramètres personnalisés Entrées de signaux de puissance : Entrée nominale : ../1A ou ../5A C.T. connecté - 110V, 230V, 400V, 415V ac Consommation électrique : <1 VA en tension - <0,2 VA courant Capacité de surcharge : 1,2 fois le courant continu - 5sec @ 10 fois le courant nominal - 2sec @ 2 fois la tension nominale Plage de fréquence : 50Hz, 60Hz Sortie de mesure : - Sorties standard (autres sur demande) : 4~20mA, 0~5V, - 0~20mA ; - 5~10V ; - 0~10V ; Charge maximale : 2000 Ω (sortie tension) Ondulation : <1% crête à crête Temps de réponse : <250ms 0-90% - <500ms 0-99%
