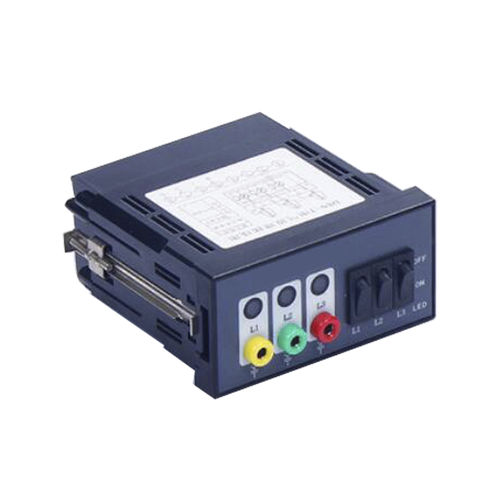

Détecteur de haute tension HVD series

de tension ACde moyenne tensionde tension triphasée

L'indicateur haute tension HVD est adapté aux tableaux électriques intérieurs, utilisés dans les tableaux de distribution MT / HT. Il est connecté par un câblage interne à des capteurs capacitifs à l'intérieur de l'appareillage. Tension nominale 3~40.5kv, fréquence de fonctionnement 50Hz réseau pour afficher la situation électrisante de la boucle haute tension où l'appareil est monté. Ce système intégré de détection de tension est utilisé pour un fonctionnement continu. La condition "tension présente" est affichée par trois indicateurs LED. -. Trois phases contrôlées séparément -. Protection de sécurité complète avec dispositif de limitation de tension intégré -. Permet de vérifier le fonctionnement de l'appareillage avec le testeur de fonctions -. Câbles coaxiaux blindés comme fils de connexion -. Pour les appareils électriques intérieurs dont la tension nominale est >1 kV Situations de signal Tension de seuil : 4~5 V Uo15% Un, signalisation de la tension Uo>45% Un, signalisation de la tension normale Câble de connexion 1~12 m Capteurs adaptés Isolateurs capacitifs avec 10pF (40.5kV), 15pF (24kV), 20pF (12kV), 40pF(7.2kV), etc Tension de sécurité pour l'interface < 30 V Système de protection IP42 (IP54) Dimensions (LxHxP) 96 x 48 x 110 mm, Dimensions de la découpe sur le panneau : 91 x 44 mm Plage de température ambiante -25~+55°C
