Vanne à soupape

avec volantd'arrêten angle droit

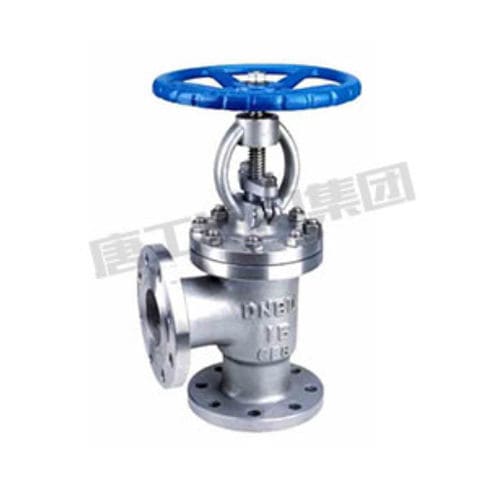

La partie d'ouverture et de fermeture du robinet à soupape d'angle est un disque de soupape en forme de clapet, la surface d'étanchéité est une surface plane ou conique, et le disque de soupape se déplace linéairement le long de la ligne centrale du fluide. La forme de mouvement de la tige de la vanne comprend une ligne de contact avec le fluide et une ligne de contact avec l'eau principe : 1. Lorsque le robinet à soupape d'équerre est ouvert, lorsque la hauteur d'ouverture du disque est de 25 à 30 % du diamètre nominal, le débit a atteint le maximum, ce qui indique que le robinet a atteint la position d'ouverture totale. Par conséquent, la position d'ouverture totale du robinet à soupape doit être déterminée par la course du disque du robinet. Classification : Les robinets à soupape à angle sont divisés en trois catégories : les robinets à soupape à passage droit, les robinets à soupape à angle droit et les robinets à soupape à passage droit oblique
