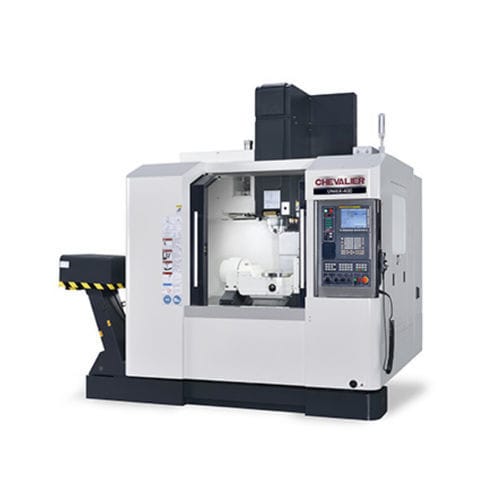

Centre d'usinage 5 axes UNi5X-400vertical30 outilsà entraînement direct
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Nombre d'outils
- 30 outils
- Autres caractéristiques
- à entraînement direct
- Course X
750 mm
(29,53 in)- Course Y
610 mm
(24,02 in)- Course Z
550 mm
(21,65 in)- Puissance
15 kW
(20,39 hp)- Hauteur max. de la pièce
350 mm
(14 in)- Vitesse d'avancement axe X
36 000 mm/min
(24 in/s)- Vitesse d'avancement axe Y
36 000 mm/min
(24 in/s)- Vitesse d'avancement axe Z
36 000 mm/min
(24 in/s)- Charge max. de la table
100 kg
(220 lb)
Description
Taille de la table : 320mm (12.6")
Vitesse d'avance : Axe A : 25 tr/min, Axe C : 25 tr/min
Cône de la broche : #40
Commande FANUC / SIEMENS / HEIDENHAIN
Taille de la table (L x L) : Ø320mm (Ø12.6")
Broche à entraînement direct (12K, 15K rpm)
Préparation CTS
Dispositif d'arrosage à travers la broche
40 stations, type chaîne ATC
échelles linéaires à 3 axes
Codeur angulaire d'axe A/C
Système de mesure de la pièce
Mesure de la longueur de l'outil
Vis à copeaux à double vis d'alimentation transversale
Convoyeur de copeaux élévateur
Récupérateur d'huile
Pistolet à eau
Climatiseur pour armoire électrique
Transformateur
Commandes
Commande Siemens 828D
Commande HEIDENHAIN TNC 640
---
