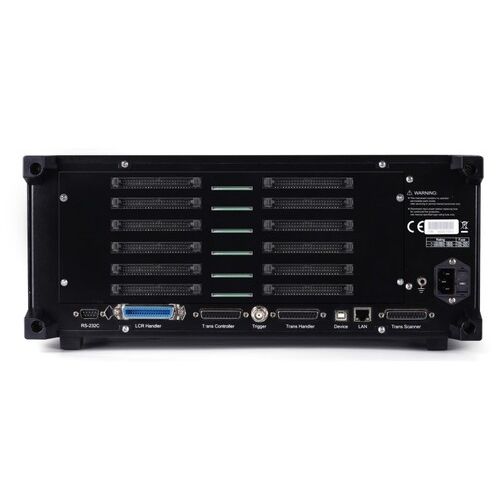

Système de test pour transformateur de puissance TH2840NX

automatique

Système automatique de test de transformateurs Précision de base : 0,05%. Fréquence : 20Hz-500KHz Niveau électrique : 5mV-20V/50uA-100mA Source de courant de polarisation DC 0+/-40V, 0+/-100mA Système d'exploitation Linux Nombre maximal de broches de test : 288 broches Haute vitesse >1000 fois/seconde Fonction LCR en option Caractéristiques ■ La vitesse de test est aussi élevée que 1000 fois/s (>10kHz), sans temps d'action du relais ■ Niveau de test jusqu'à 20Vrms ■ La tension de polarisation est intégrée ±40V/±100mA/2A ■ Jusqu'à 288 broches de test (uniquement TH2840NX) ■ Expérience utilisateur conviviale pour l'industrie : Couche inférieure Linux, fichier d'aide intégré ■ Écran tactile capacitif 10,1 pouces 1280×800 ■ Page de réglage graphique de l'association des broches, de sorte que le câblage n'est plus un problème ■ Le réglage de Lk ne nécessite pas de saisir la broche d'inductance de fuite, ce qui est plus intuitif ■ Amélioration de la fonction de balayage de l'équilibre, de 5 points à 10 points ■ La commutation de gamme adopte un commutateur électronique, vitesse rapide, longue durée de vie, sans bruit ■ Fonction LCR en option ■ Environ 100M d'espace de stockage de fichiers de réglage dans la machine, et une capacité massive de stockage de fichiers de réglage sur disque U ■ Fournir un ordinateur hôte pour prendre en charge la conversion du format de fichier des premiers modèles afin d'assurer la compatibilité Applications ■ Test de balayage des transformateurs de commutation, analyse complète des caractéristiques. ■ Test de balayage de transformateur de réseau, analyse complète des caractéristiques ■ Test de balayage multicanal des composants passifs discrets (L, R, C) ■ Test de balayage multi-canal de la résistance de contact des lignes de commande des relais ■ Test de balayage multicanal de la résistance CCR (DCR) ■ Analyse de test complète de plusieurs composants passifs dans le réseau d'impédance
