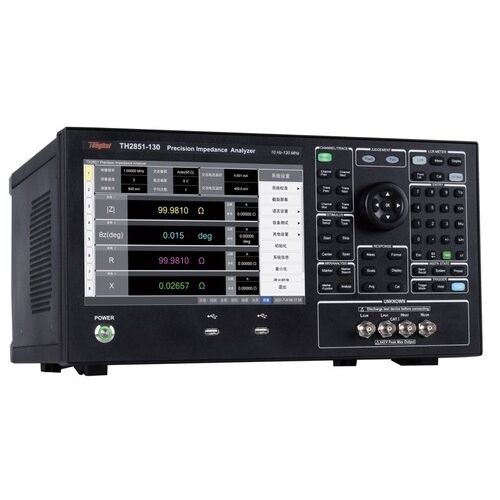

Analyseur électrique TH2851-130

d'impédancebenchtopd'échantillonnage

Caractéristiques ■ Fréquence de test : 10Hz-130MHz ■ Haute précision : utilisation de la technologie de pont d'équilibrage automatique, configuration de test par paire à quatre bornes ■ Grande stabilité et cohérence ■ Grande vitesse : la vitesse de test la plus rapide jusqu'à 5ms ■ Haute résolution : 10.écran tactile capacitif de 1 pouce, résolution 1280*800 ■ Trois méthodes de test : test ponctuel, balayage de liste et balayage de graphique ■ Fonction de balayage de liste multi-paramètres de 1601 points ■ Mesure de quatre paramètres ■ Fonction de balayage graphique à 4 canaux, chaque canal pouvant afficher 4 courbes, 16 types de modes d'affichage à écran partagé pour les canaux et les courbes ■ Triage puissant : tri de 10 grades en mode LCR ■ Mode de balayage graphique, chaque courbe est triée individuellement ■ Haute compatibilité : Prise en charge du jeu d'instructions SCPI, compatible avec KEYSIGHT E4990A, E4980A, E4980AL et HP4284A Applications ■ Composant passif : Estimation des paramètres d'impédance et analyse des performances du condensateur, de l'inducteur, du noyau magnétique, de la résistance, des dispositifs piézoélectriques, des transformateurs, des composants de puce et des composants de réseau ■ Composant semi-conducteur Test et analyse des paramètres parasites du circuit intégré du driver de LED Caractéristiques C-VDC des varactors Analyse des paramètres parasites des transistors ou du circuit intégré ■ Autres composants Évaluation de l'impédance des circuits imprimés, des relais, des interrupteurs, des câbles, des batteries ■ Matériau diélectrique Évaluation de la constante diélectrique et de l'angle de perte des plastiques, céramiques et autres matériaux ■ Matériaux magnétiques Évaluation de la perméabilité magnétique et de l'angle de perte de la ferrite, du corps amorphe et d'autres matériaux magnétiques ■ Matériaux semi-conducteurs Constante diélectrique, conductivité électrique et caractéristiques C-V des matériaux semi-conducteurs
