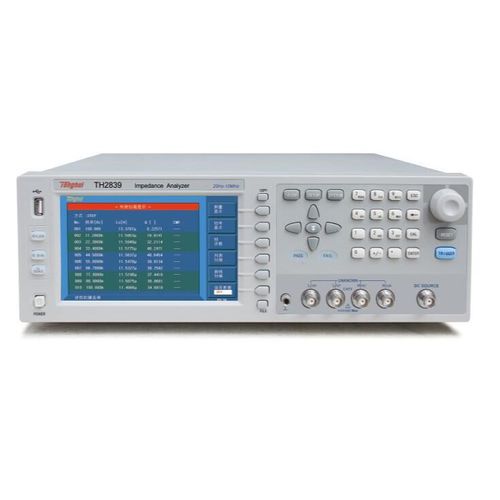

Analyseur d'impédance TH2839

benchtop

Fréquence 20Hz-10MHz Précision de base : 0,05% Technologie Auto Balance Bridge Mesure ponctuelle, balayage de liste et balayage graphique Caractéristiques ■ - Haute précision : Technologie de pont d'équilibrage automatique, paire de 4 bornes ■ - Grande stabilité et cohérence : Jusqu'à 15 plages de test ■ - Haute vitesse : jusqu'à 7,7ms ■ - Haute résolution : 7- pouces, 800×600 ■ - Fonction de balayage avec liste de 201 points ■ - Fonction de balayage graphique multi-paramètres ■ - Fonction de polarité automatique de la diode Varactor ■ - Tri de 10 bacs, résultat du tri avec alarme sonore et lumineuse ■ - Espace de stockage : Interne : 40 groupes de fichiers de réglage USB externe : 500 groupes de fichiers de réglage, de fichiers d'enregistrement de données et de fichiers d'images ■ - Test simultané pour Ls-RDC ■ - Haute compatibilité : Support des commandes SCPI, compatible avec KEYSIGHT E4980A, E4980AL, HP4284A etc. Applications ■ Composant passif : Estimation des paramètres d'impédance et analyse des performances des condensateur, inducteur, noyau magnétique, résistance, dispositifs piézoélectriques, transformateurs, composants de puce et composants de réseau ■ Composant semi-conducteur Test et analyse des paramètres parasites du circuit intégré du driver de LED Caractéristiques C-VDC des varactors Analyse des paramètres parasites des transistors ou du circuit intégré ■ Autres composants Évaluation de l'impédance des circuits imprimés, des relais, interrupteurs, câbles, batteries ■ Matériau diélectrique Évaluation de la constante diélectrique et de l'angle de perte des matières plastiques, céramiques et autres matériaux ■ Matériaux magnétiques Évaluation de la perméabilité magnétique et de l'angle de perte de la ferrite, corps amorphe et autres matériaux magnétiques ■ Matériaux semi-conducteurs Constante diélectrique, conductivité électrique et C-V des matériaux semi-conducteurs
