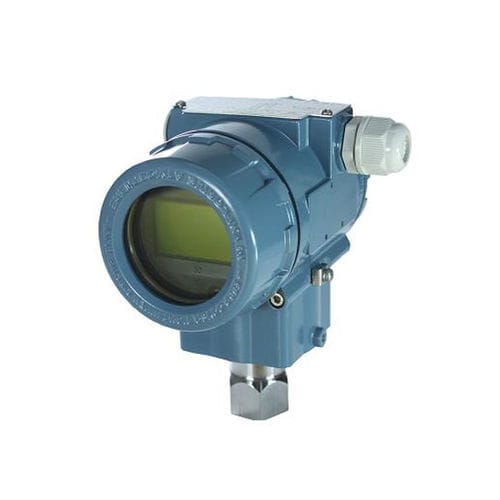

Transmetteur de pression absolue TX3351

4-20 mAnumériqueHART

Le transmetteur de pression TX3351-GP&AP permet de mesurer le débit de liquide, de gaz ou de vapeur, ainsi que le niveau, la densité et la pression des liquides. Le TX3351-GP&AP émet un signal CC de 4 à 20 mA correspondant à la pression mesurée. Le TX3351-GP&AP émet un signal continu de 4 à 20 mA correspondant à la pression mesurée. Les principales caractéristiques sont une réponse rapide, une configuration à distance par communication, un autodiagnostic et une sortie d'état optionnelle pour une alarme de pression haute/basse. SPÉCIFICATIONS STANDARD 1 SPÉCIFICATIONS DE PERFORMANCE Précision de référence de la plage étalonnée (comprend la linéarité, l'hystérésis et la répétabilité basées sur les bornes) Réglage du zéro externe Le zéro externe est réglable en continu avec une résolution incrémentale de 0,01 % de la plage de mesure. Le réajustement peut être effectué localement à l'aide du commutateur de réglage de la gamme. Effets de la position de montage La rotation dans le plan du diaphragme n'a pas d'effet. Une inclinaison jusqu'à 90 degrés provoque un décalage du zéro jusqu'à 0,25 kPa, qui peut être corrigé par le réglage du zéro. Sortie Sortie DC 4 à 20 mA à deux fils avec communications numériques, linéaire ou racine carrée programmable. Le protocole HART FSK est une option superposée à la sortie 4 à 20 mA DC 2 INSTALLATION Exigences en matière d'alimentation et de charge alimentation 24 V DC, R≤(Us -12V)/Imax kΩ, Imax=23 mA. signal 20 mA. Plage de sortie : 3.9 mA à 20,5 mA Alarme de défaillance (le mode peut être sélectionné) Mode bas (min) : 3.7 mA, Mode haut (max) : 21 mA Pas de mode (maintien) : Conserve la valeur effective avant le défaut. Le réglage standard de l'alarme de défaillance est le mode haut.
