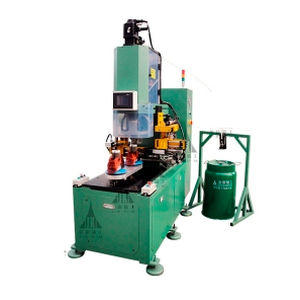

Machine de bobinage de fils RX02

automatiquede process

Diamètre du fil : 0,13-1,8 mm ; Vitesse d'enroulement maximale : 3000 tr/min ; Segments de bobine maximaux : 5 ; Hauteur d'empilage appropriée : 18 mm-150 mm - Diamètre du fil : 0.13-1.8mm - Vitesse d'enroulement maximale : 3000RPM - Segments de bobine max : 5 - Hauteur d'agrafe adaptée : 18mm-150mm - Pôles de moteur appropriés : 2、4、6、8 - Pression d'air : 0.5-0.8MPa - Alimentation électrique : 380V/50Hz triphasé quatre fils - Puissance : 5KW - Dimension (L*L*H) : 2100mm * 750mm * 2000mm - Poids : ≈1500kg Cette machine est utilisée pour le premier processus de production de stator de moteur, elle conduit le contrôle de la machine de bobinage de l'arbre principal, de l'arbre d'indexation de la coupelle de transfert, de l'arbre du moteur de moule de trempage par l'assemblage du système de contrôle PLC, et enroule divers types de fils de cuivre émaillés. Il présente les avantages suivants : enroulement précis, enroulement ordonné, efficacité de production élevée, économie de main-d'œuvre, entretien simple et fiable, etc. Adopte 2 stations de tournage, sans interférence pour l'enroulement de la bobine et le chargement/déchargement précision de 0,2 tour de la bobine plus de 200 types de paramètres de bobinage peuvent être stockés la machine adopte une interface homme-machine chinoise/anglaise et dispose d'une fonction d'autodiagnostic des pannes ; pLC industriel et système de contrôle : MITSUBISHI du Japon.
