Système de fixation du couvercle

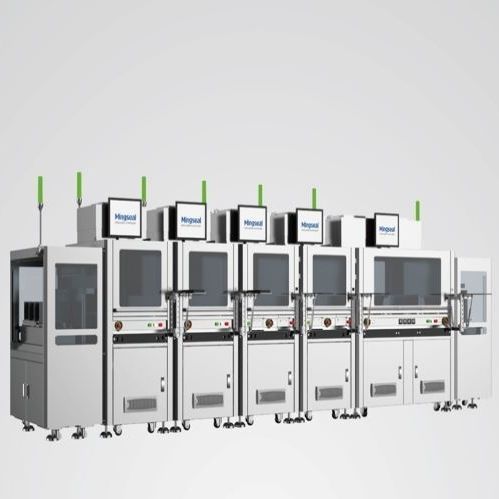

Le SS200 est un système de fixation de couvercle de haute stabilité et de haute précision, développé sur la base des exigences du processus de fixation de couvercle de FCBGA/FCCSP.
Intégrant les fonctions de chargement et de déchargement automatiques, de distribution, de fixation du couvercle, de Snapcure et d'inspection de la distribution et de la fixation, le système peut réaliser automatiquement des fonctions telles que le chargement et le déchargement automatiques des substrats et des couvercles, l'enduction automatique de colle AD et Tim, la détection de la forme de la colle, la fixation du couvercle et la détection du résultat de la fixation, ainsi que le maintien de la pression du couvercle et le pré-polymérisage.
*Les machines de ce système sont de conception modulaire.
*La séquence ou la quantité de la machine de distribution, de la machine de montage et de la machine de pressage à chaud peut être ajustée en fonction des exigences de la séquence du processus et du ratio d'efficacité.
Bonne absorption des chocs grâce à une structure minérale qui réduit efficacement l'impact causé par le fonctionnement de l'équipement à grande vitesse.
Protection ESD conforme aux normes internationales IEC et ANSI.
Fonction de compensation automatique de la position de dépose pour garantir la précision de la dépose.
Conception modulaire de l'ensemble de la machine et opération de distribution prenant en charge la synchronisation à double valve avec interpolation / asynchronisation à double valve.
Niveau d'étanchéité à la poussière 10, répondant aux exigences de l'industrie de l'emballage de pointe.
Fonction de détection de la largeur de la colle pour éviter les risques de processus causés par une mauvaise distribution.
Fonction d'inspection correspondante pour garantir la qualité du produit à l'issue de chaque étape du processus.
Déroulement de l'opération :
Chargement du magasin (KLM201)→Distribution de colle ITM(GS600DD)→Distribution de colle AD(GS600DD)→Attachement du couvercle(AS100)→Hot pressing(MP200)→Magazine déchargement(KUM201)
---
