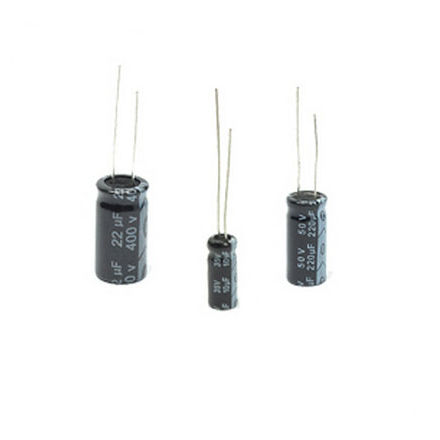

Condensateur électrolytique EGCA-01

pour circuit impriméde facteur de dissipation

Condensateur électrolytique en aluminium Articles - Caractéristiques Catégorie Plage de température - -40 ~ 105°C Plage de tension nominale - 6.3 ~ 100Vdc Tolérance de capacité - ± 20% (M) (à 20'C ,120Hz) Courant de fuite - 1≤0.01CV ou 3 uA, la valeur la plus élevée étant retenue. Où 1 : Courant de fuite maximal (uA). C : Capacité nominale(uF), V : Tension nominale(V) (à 20C après 2 minutes) Facteur de Dissipation (tan 6) - Tension nominale (Vdc) - 6,3 - 10 - 16 - 25 - 35 - 50 - 63 - 100 tan δ (max) - 0,22 - 0,19 - 0,16 - 0,14 - 0,12 - 0,1 - 0,09 - 0,08 Lorsque la capacité nominale dépasse 1 000 uF, ajouter 0,02 à la valeur ci-dessus pour chaque augmentation de 1 000 uF Caractéristiques des basses températures (Max,rapport d'impédance) Tension nominale (Vdc) - 6,3 - 10 - 16 - 25 - 35 - 50 - 63 - 100 Z (-25 °C) /Z (+20°C) - 4 - 3 - 2 Z (-40 °C) /Z (+20 °C) - 8 - 6 - 4 - 3
