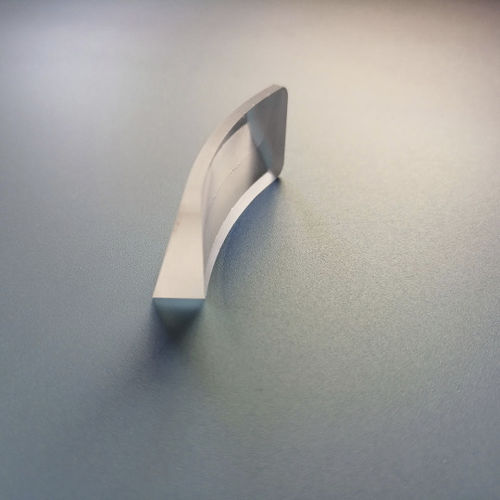

Lentille cylindrique YTL1904

ménisqueen verre BK7en séléniure de zinc

Lieu d'origine : Chine Nom de marque : YT Numéro de modèle : YTL1904 Utilisation : Optique Structure : convexe-concave Forme : Ménisque Matériau : N-BK7, borofloat, saphir, CaF2, Znse, Ge, Si Diamètre : 1-500mm Tolérance de dimension : +/-0.1mm Tolérance d'épaisseur: : +/-0.1mm Transmittance : > 90% Précision de la surface : 1/4, 1/2 Lambda (selon les besoins) qualité de surface : 10/5, 20/10, 40/20 (selon les besoins) Parallélisme: : 1arcsec, 1arcmin, 3arcmin (selon les besoins) Revêtement: : Non revêtu ou revêtu (selon les besoins) Ouverture nette : >90% Ménisque Lentille cylindrique Les lentilles cylindriques sont généralement utilisées pour focaliser la lumière entrante sur une ligne ou pour modifier le rapport hauteur/largeur d'une image. Les objectifs cylindriques ont une surface cylindrique unique qui fait que la lumière entrante est focalisée dans une seule dimension, ce qui étire l'image. Les lentilles cylindriques sont disponibles avec des longueurs focales positives ou négatives, idéales pour la génération de lignes laser ou la mise en forme de faisceaux anamorphiques pour circulariser les sorties laser. Lentille cylindrique à ménisque Les lentilles cylindriques à ménisque peuvent augmenter la NA du système tout en n'ajoutant que légèrement aux aberrations sphériques totales. La lentille à ménisque négatif est utilisée pour augmenter la longueur focale d'une autre lentille tout en maintenant la résolution angulaire de l'assemblage optique. Cette forme de lentille est mieux utilisée lorsqu'un conjugué est relativement éloigné de la lentille.
