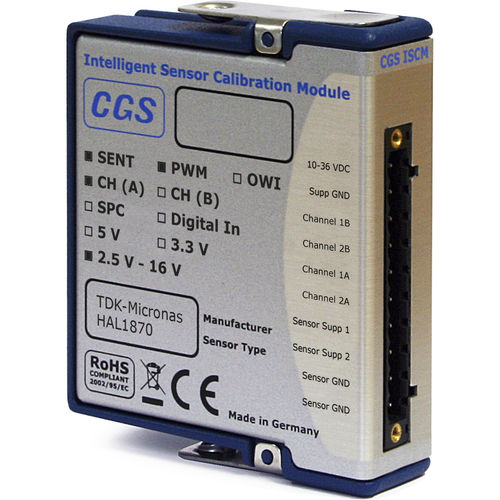

Module d'E/S analogique ISCM TDK-Micronas HAL

CompactRIO4 canauxFPGA

Le module CompactRIO "Intelligent Sensor Calibration Module" (C30) développé par CGS peut programmer et calibrer jusqu'à 2 capteurs TDK-Micronas HAL 1870/1890 en parallèle. En outre, le module peut lire les données via SENT et PWM sur les canaux 1 et 2 en parallèle. Ceci est également possible si les capteurs émettent leurs données via des protocoles différents, par exemple, le capteur 1 doit être programmé et le capteur 2 est utilisé pour le décodage PWM. La puissance de calcul pour la routine de programmation complexe et le décodage SENT/PWM est fournie par un FPGA installé dans le module. Le FPGA du châssis CompactRIO est uniquement utilisé pour la communication avec le module CGS. Cela permet d'exploiter jusqu'à 8 modules intelligents par châssis. Le module est disponible pour calibrer différents capteurs de plusieurs fabricants. Une liste des capteurs supportés peut être envoyée sur demande. L'ISCM supporte les normes SENT SAE J2716. Les capteurs sont alimentés par le module cRIO, connecté à une alimentation externe (10-36 V, non incluse).
