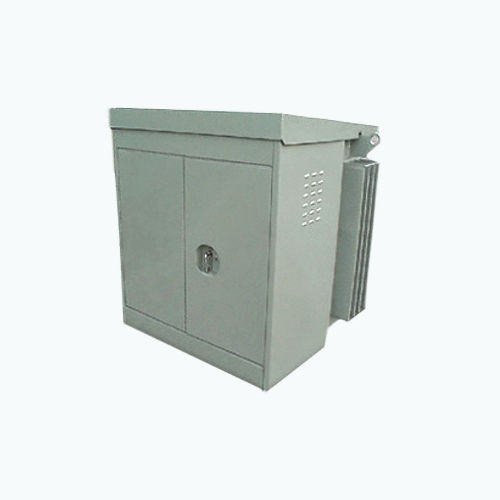

Sous-station pour distribution électrique

compact

Le MiniSub de CG Power Systems est une évolution et un développement du concept MicroSub destiné à remplacer le Minisub de type ESI par un système plus économique et compact. La gamme CG MiniSub est équipée de fusibles HT HV Bay-O-Net™, de fusibles HT débrochables en combinaison avec des fusibles de secours HRC dans le réservoir en standard et d'une unité de distribution de fusibles de sortie triphasée triphasée à trois voies, selon une disposition similaire au transformateur sur socle de type USA. Les systèmes BT alternatifs comprennent les disjoncteurs BT ou les disjoncteurs à fusibles. La terminaison HV peut se faire par des traversées enfichables ou par des boîtes à câbles conventionnelles de type sec Le Minisub de type ESI d'origine utilisait un interrupteur à fusible à huile pour la commutation et la protection HT. Bien que la commutation HT présente des avantages évidents, le fait est que, dans de nombreuses applications, le dispositif de commutation est rarement utilisé pendant la durée de vie de l'appareil. Le CG MiniSub réduit le coût et la taille en ne disposant pas de ces installations de commutation HT rarement utilisées. L'isolement HT peut être réalisé en retirant les fusibles HT lorsque l'appareil est hors tension. La production temporaire peut être raccordée via l'unité de distribution BT.
