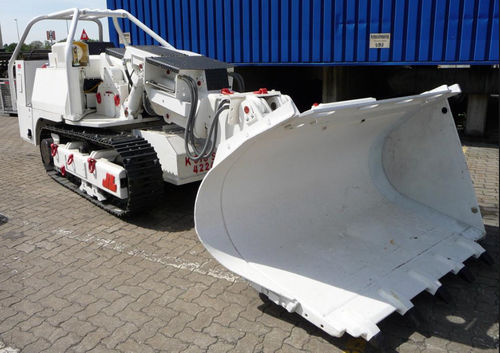

Chargeuse sur chenilles K313S

télescopique

La chargeuse à benne latérale K 313 S est conçue pour les travaux de chargement dans les mines. Cependant, elle peut également être utilisée pour la construction de tunnels et de galeries. Elle se distingue par sa flèche télescopique, qui permet le déplacement horizontal du godet pendant le chargement. L'ensemble de la flèche télescopique peut être pivoté de 20° dans chaque cas. Cette caractéristique, ainsi que la course de 900 mm du vérin télescopique, permet d'effectuer le chargement et le déchargement en position debout sans endommager le matériau. La hauteur maximale de déchargement de la benne à bascule latérale est de 1,85 m. La chargeuse peut être facilement démontée en unités de transport. Tous les composants sont équipés de points d'attache stables pour le transport Sous-ensemble Caractéristiques techniques Chargeuse complète Type : K 313 S poids total 12500 kg Pression spécifique au sol 9,9 N/cm2 Inclinaison longitudinale croissante 25 gon Stabilité inclinaison longitudinale max. croissante 25 gon inclinaison longitudinale max. incidente 25 gon inclinaison transversale max. ± 10 gon Vitesse de déplacement - niveau - à 25 gon Montée max. 5000 m/h (= 1,4 m/s) max. 2500 m/h (= 0,7 m/s) Puissance d'entraînement 90 kW Capacité de chargement théorique 1,3 - 1,6 rm3/min (chargement et basculement du godet de capacité nominale depuis une position debout) capacité du godet 1000 - 1200 l Force d'arrachement à la dent du godet 50 kN Force de pénétration (horizontale) 90 kN - par le cylindre d'alimentation 90kN - par le châssis 80kN Dimensions principales - Longueur 6930 mm, avec flèche télescopique étendue 7830 mm - largeur 1630 mm - Hauteur 1665 mm sans structure de protection (chargeur en position de stationnement) 2000 mm avec superstructure de protection
