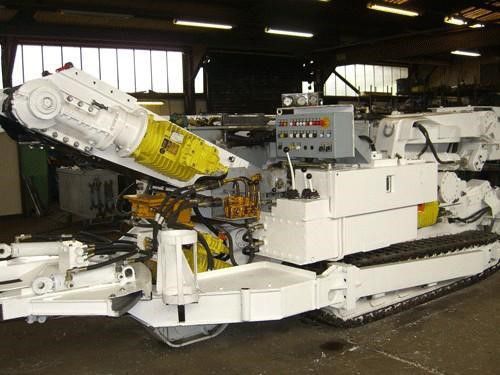

Haveuse à attaque ponctuelle Type AM 50

Tunnelage et exploitation minière L'ALPINE MINER AM 50 est un tunnelier à flèche conçu pour couper des roches de dureté moyenne ayant une résistance à la compression non confinée allant jusqu'à 90 MPa (800 kp/cm2). Cependant, la machine peut également couper de fines couches de matériaux plus durs si celles-ci sont rencontrées dans un front de taille. Cela signifie que l'AM 50 peut couper la plupart des roches avec une efficacité économique. Ainsi, l'AM 50 a une large gamme d'applications : le creusement de routes dans l'industrie minière et minérale, le creusement de tunnels dans les travaux de génie civil et le travail en front de taille dans de nombreuses situations minières. L'ALPINE MINER AM 50 se déplace sur des chenilles à entraînement individuel actionnées par des moteurs électriques. Il est conçu pour négocier des pentes allant jusqu'à ±18 gon. Les avantages structurels tels que la facilité de démontage, la faible hauteur et le faible poids permettent de l'utiliser dans toutes les conditions d'exploitation minière. La machine est conçue pour une portée de coupe maximale de 4,0 m à la verticale et de 4,8 m en largeur. Le principe de coupe sélective, avec lequel le bras de coupe peut être pivoté dans toutes les directions, permet de couper n'importe quel profil dans la plage indiquée sans déplacer la machine. Des accessoires sont également disponibles pour donner à la machine une plus grande portée vers le haut. Grâce à la mobilité aisée de la machine, il n'est pas nécessaire d'étendre la plage de coupe transversale. Hauteur totale - 1645 mm Longueur totale avec convoyeur pivotant - 11600 mm Largeur totale sans tablier - 2200 mm Poids total avec convoyeur pivotant - environ 29,5 tonnes Largeur de l'ensemble des chenilles - 1580 mm Largeur des chenilles - 370 mm Pression au sol sous les chenilles - 16 N/cm² (1,6 kp/cm²) Largeur du tablier en option - 2 m, 2,5 m, 3 m
