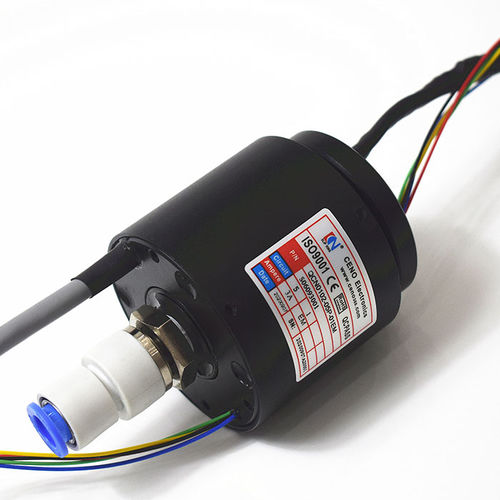

Collecteur tournant hydraulique QCN0102-05P-01EM

via Ethernetgazpneumatique

Il s'agit d'une bague collectrice intégrée avec 1 canal pour la transmission de gaz, 1 groupe de signal Ethernet 100M et 5 anneaux pour le courant. Le trou central intérieur peut passer à travers l'arbre d'entraînement, le passage gaz-liquide, il peut également intégrer la haute fréquence, la fibre, l'encodeur, le guide d'ondes, le gaz et le liquide et d'autres joints. Les raccords rotatifs hydrauliques et pneumatiques de la série QCN peuvent être sélectionnés pour différents types en fonction des exigences des différentes applications. Ce type de bague collectrice est actuellement utilisé dans le monde entier pour assurer une transmission fiable des signaux et de l'énergie. Le nombre de circuits électriques peut atteindre des centaines, et les canaux de gaz et de liquide peuvent atteindre 16 canaux. Les dimensions extérieures et la méthode d'installation peuvent être personnalisées. - Circuits : 1*gaz, 1*100M Ethernet, 5*3A - Taille de l'interface : G1/4'' & tube 10mm - Tension : 0-24VAC/VDC - Température de fonctionnement : -20C°~+60C° - Rigidité diélectrique : ≥500VAC@50Hz - Résistance d'isolation : ≥100MΩ@100VDC - Pression d'air : 10Bar - Matériau du boîtier : Alliage d'aluminium - Vitesse de travail : 0~100 rpm - Classe IP : IP54 - Matériau des contacts : Métal précieux
