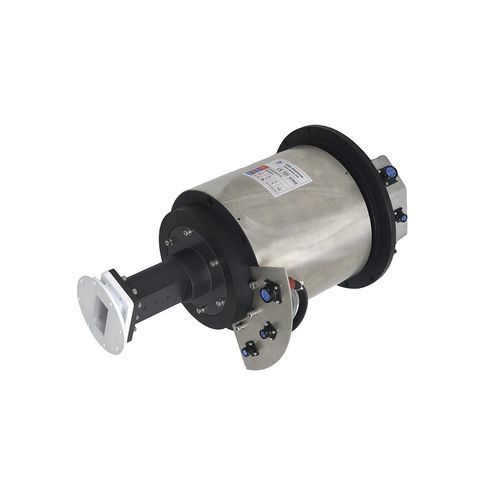

Collecteur tournant à canal RF ECN000-26P-01R

de transmission de puissance et de signauxcoaxialhaute fréquence

La bague collectrice à guide d'ondes, également connue sous le nom de joint rotatif à guide d'ondes, est spécialement conçue pour la transmission par micro-ondes. Il a la capacité de transmettre une bande passante de haute fréquence et une puissance élevée. La fréquence la plus élevée peut atteindre 94 GHz. Il peut fournir un canal de transmission de guide d'ondes séparé, il peut également être utilisé comme bague collectrice conductrice pour réaliser une transmission simultanée de guides d'ondes, de signaux coaxiaux, de puissance et de précision, etc - Courant : 4*40A,10*1A,12*1A,1*guide d'ondes - Tension : 0~250VAC/VDC - Bruit électrique : ≤30mΩ(50rpm) - Rigidité diélectrique : - ≥1500V@50Hz(puissance) ≥500V@50Hz (signal) - Résistance d'isolation : 500MΩ@500VDC(puissance) 100MΩ@500VDC(signal) - Type d'interface : CPR284G(EIA RS-271A) - Gamme de fréquence : 2.7~2.9 GHz - Puissance de crête ,max : 1.0MW - Perte d'insertion ,max : 0.2dB - VSWR,max : 1.2
