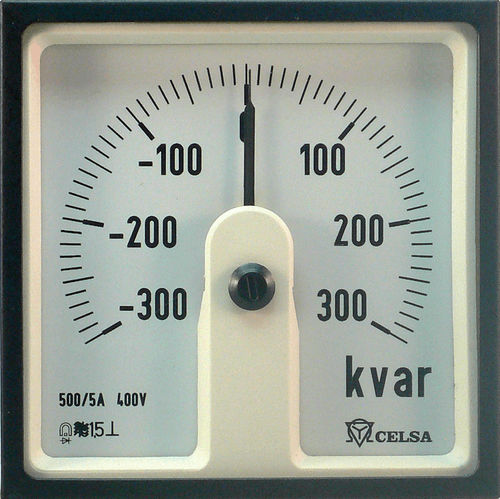

Instrument de mesure de tension AC DAQb series

de courant ACmécaniqueélectrique

Les varmètres DAQ sont utilisés pour mesurer la puissance réactive. Il existe des versions pour le courant alternatif monophasé et triphasé avec 3 ou 4 fils pour les charges équilibrées et déséquilibrées. La plage de fréquence est de 50 à 60 Hz. Système ferrodynamique, avec un élément de mesure pour DAQ/1wb, DQ/1db et DQ/1b ; deux éléments pour DQ/2 (système aron), et 2 1/2 éléments pour DQ/3b. Amortissement des courants de Foucault, avec suspension des pivots et roulements à billes à ressort pour la résistance aux vibrations et aux chocs Échelle - 240º Classe - 1,5 Dimensions en mm - 96 x 96 / 144 x 144 Consommation La consommation par voie de courant est < 0,2 VA La consommation de courant dans le chemin de tension est < 3,9 VA Échelles échelle de 90º, pratiquement linéaire. La valeur à pleine échelle doit être comprise entre 0,2 et 2 fois la puissance apparente nominale, qui est calculée comme suit : - Pour un courant alternatif monophasé : S(W) = Tension primaire (V) x Courant primaire (A) - Pour le courant alternatif triphasé : S(W) = √3x Tension primaire ligne à ligne (V) x Courant primaire (A) Sauf indication contraire, la valeur à pleine échelle est calculée en arrondissant S à l'une des valeurs standard suivantes : 1 - 1,2 - 1, 5 - 2 - 2,5 3 - 4 - 5 - 6 - 7,5 - 8 ou leurs multiples décimaux. Sur demande : Zéro au centre. Par exemple, -100-0-100kW Capacité de surcharge selon DIN 43780
