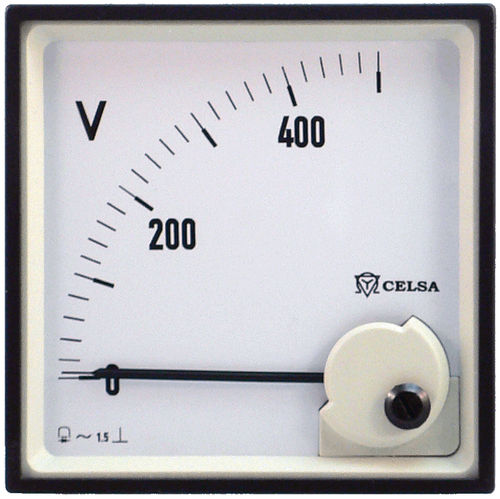

Instrument de mesure de tension AC PR series

de fréquencede courant ACmécanique

Les compteurs à panneau redresseur à bobine mobile sont adaptés à la mesure de courants et de tensions alternatifs sinusoïdaux. La gamme de fréquences pour les voltmètres et les milliampères jusqu'à 600 mA est comprise entre 25 et 10 000 Hz. Pour les courants supérieurs à 1A - 5A, la fréquence ne peut pas dépasser 50 ou 60 Hz. (Sur demande : 400 Hz). Il est possible de mesurer des courants et des tensions plus élevés en connectant les instruments à des transformateurs de mesure appropriés. Données électriques Capacité de surcharge selon DIN 43780 En continu 1,2 fois la valeur nominale Courte durée 10 x IN 5 s ampèremètres 2 x voltmètres UN 5 s Le temps de réglage est d'environ 1 minute. Consommation Voltmètre : environ 1 mA Ampèremètre : jusqu'à 800 mA : 1 jusqu'à 1,5 V chute de tension à partir de 800 mA : environ 0,25 VA Instruments à bobine mobile avec redresseur Système de redressement à bobine mobile auto-blindant, avec mouvement de l'aimant central et ressorts à cheveux pour la création du couple de rappel. Suspension à pivot avec roulements à billes à ressort pour la résistance aux vibrations et aux chocs. Échelles échelle de 90º (PR..)/ 240º (PAR...n), pratiquement linéaire. Légèrement comprimées au début pour les voltmètres inférieurs à 40V. Les graduations au début de l'échelle sont supprimées électriquement dans les voltmètres à valeur nominale. o-fino. - Pour la mesure directe du courant et de la tension alternatifs ou - Pour la connexion au transformateur de courant et de tension - Classe 1.5
