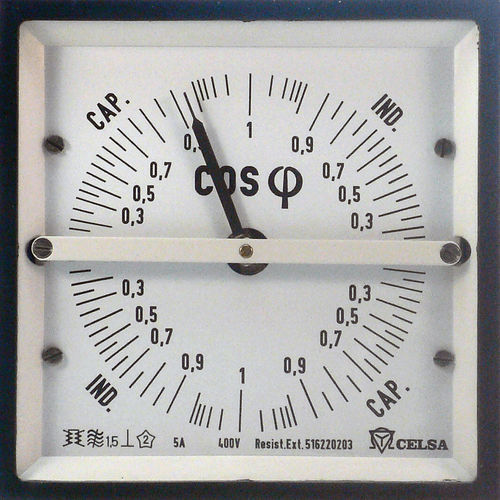

Appareil de mesure de facteur de puissance DPQ/3

de tension ACde fréquencede courant AC

Les DPQ sont utilisés pour mesurer le facteur de puissance (cos φ). Il existe des versions pour le courant alternatif monophasé et triphasé, pour une charge équilibrée ou déséquilibrée. Les versions .../2 conviennent aux lignes avec ou sans neutre. La fréquence est de 50 ou 60 Hz. Les DPQ../3, sont utilisés comme quotientmètre à fer mobile. Ils sont également équipés d'un amortissement des courants de Foucault, d'une suspension de pivot et de roulements à billes à ressort (sans ressort pour les DPQ.../3) pour la résistance aux vibrations et aux chocs. Les types DPQ n'ont pas de couple de rappel mécanique ni de dispositif de réglage du zéro. Par conséquent, l'aiguille n'a pas de position déterminée lorsque l'instrument est déconnecté. Échelle - 360º Classe - 1.5 Dimensions en mm - 96 x 96 / 144 x 144 Échelles Échelles non linéaires à 90º (DPQ.../1 et /2) ou 360º (DPQ.../3). Division grossière-fine grossière-fine. Le DPQ.../3 est capable de mesurer le facteur de puissance dans les quatre quadrants (puissance active exportée ou importée, avec facteur de puissance inductif ou capacitif) inductif ou capacitif). Exécution de l'échelle standard : cap. 0,5-1-0,5 ind. cap. 0,8-1-0,3 ind. cap. 0,8-1-0,8 ind.
