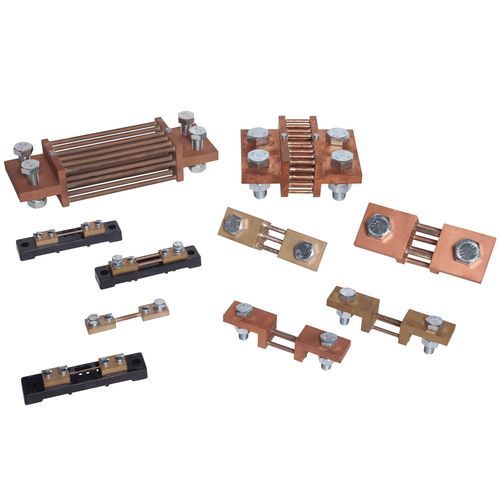

Shunt sur rail DIN Shunts

de précisionen cuivre

Les shunts sont des accessoires indispensables pour mesurer le courant dans les installations à courant continu, en particulier pour les intensités élevées. Ils fournissent une chute de tension (mV) proportionnelle au courant, facilement mesurable au moyen d'ampèremètres à bobine mobile (types PQ et PAQ) au courant, qui est facilement mesurable au moyen d'ampèremètres à bobine mobile (types PQ et PAQ). Ils peuvent également être raccordés à des wattmètres (type DQ../1w) et à d'autres appareils de mesure ou de protection. Les chutes de tension standard sont de 60 mV et 150 mV. Des shunts de 150 mV sont recommandés lorsque la chute de tension aux bornes du potentiel est élevée, en raison de leur longueur et/ou de la consommation élevée de l'instrument longueur et/ou de la consommation élevée de l'instrument. Les meilleures performances sont garanties si les points suivants sont respectés : 1. La totalité de la zone de connexion doit être en contact avec les barres omnibus. Pour les courants élevés, utiliser des bras sur les deux faces des blocs d'extrémité. 2. Les surfaces de contact doivent être propres et si possible recouvertes d'une fine couche de vaseline. 3. Les boulons et les écrous doivent être serrés à fond. 4. Essayez d'obtenir une bonne ventilation. 5. Les shunts peuvent être montés horizontalement ou verticalement. Le montage horizontal permet une meilleure dissipation de la chaleur. PRINCIPE DE FONCTIONNEMENT Les shunts sont composés d'éléments de résistance en manganine de haute précision. Lorsque le courant les traverse, il se produit une chute de tension proportionnelle. Le le faible coefficient de température du manganin (0,002%K) garantit une chute de tension régulière - Classe de précision 0,5 / Exécutions spéciales : 0.2 sur demande. - Les shunts de 1...25 A (et sur demande, 60mV 40...150 A) sont fixés sur une base isolante. - La base isolante est adaptée pour être montée sur un rail DIN de 35 mm.
