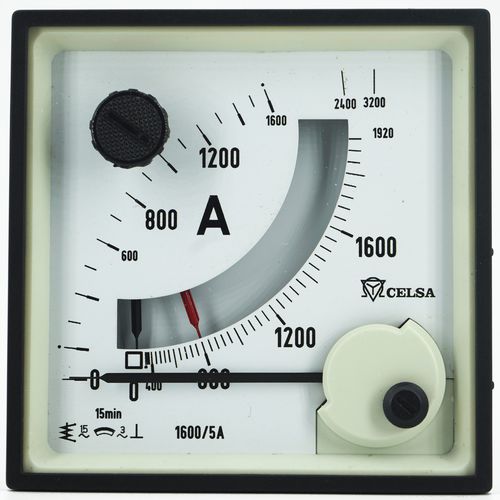

Ampèremètre analogique BOQ series

ACmonté en panneaude mesure

L'indicateur de demande maximale est constitué d'une spirale bimétallique qui se dilate sous l'effet de la chaleur provoquée par le courant qui y circule, entraînant l'aiguille. Une seconde spirale, montée en opposition, compense l'effet de la température ambiante. L'ampèremètre utilise un mouvement en fonte avec amortissement à l'huile de silicone et une suspension de pivot avec des roulements à ressort pour la résistance aux vibrations et aux chocs. Ils combinent un compteur de demande maximale et un ampèremètre à fer mobile en un seul instrument. En raison de son long temps de réponse, les pointes de courant à intervalle court ne sont pas enregistrées et l'instrument indique par une aiguille noire la moyenne du courant efficace dans une période de temps spécifiée (15 minutes). L'indication maximale est enregistrée par la position de l'aiguille rouge et l'aiguille noire par la position de l'aiguille traînante. A l'aide d'un bouton à sceller, il est possible de remettre l'aiguille rouge dans la position de l'aiguille noire afin d'effectuer une nouvelle lecture. En outre, ils utilisent l'ampèremètre à repère mobile pour mesurer la valeur efficace du courant à n'importe quel régime. Capacité de surcharge selon DIN 43780 En continu 1,2 fois la valeur nominale Courte durée 10 fois la valeur nominale Des transformateurs de courant de saturation doivent être utilisés pour protéger les instruments contre les surcharges dépassant cette valeur nominale contre les surcharges dépassant cette valeur nominale. Échelles La valeur à pleine échelle est égale à 1,2 fois I n, (In est le courant primaire nominal du transformateur de courant). échelle de 90º, quadratique. Division grossière-fine.
