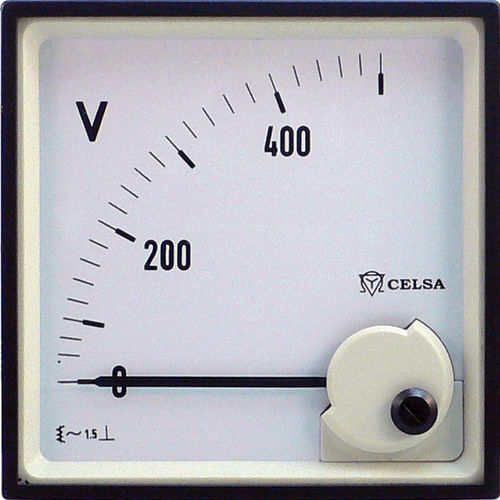

Instrument de mesure de tension AC EQ series

de fréquencede courant ACmécanique

Les compteurs à panneau en fer mobile sont principalement utilisés pour mesurer les courants et les tensions alternatifs dans la gamme de fréquences de 15 à 100 Hz. Ils indiquent la valeur efficace de l'onde, même avec des harmoniques élevées, avec une influence mineure sur la précision. Nos instruments sont normalement étalonnés pour un courant alternatif sinusoïdal. Pour les courants supérieurs à 100A ou les hautes tensions, les instruments doivent être connectés à des transformateurs de mesure. Les instruments Movin iron peuvent être connectés dans n'importe quel ordre sans respecter la polarité (ki) du transformateur de courant. Échelle - 90º Classe - 1.5 Dimensions en mm - 48 x 48 / 72 x 72 / 96 x 96 / 144 x 144 Rail DIN - EQ35 Données électriques Capacité de surcharge selon DIN 43780 En continu 1,2 fois la valeur nominale Courte durée 10 x IN 5 s dans les ampèremètres 2 x UN 5 s dans les voltmètres Le temps de réglage est d'environ 1 minute. Consommation Ampèremètres jusqu'à 15 A 0,5 VA Ampèremètres plus de 15 A 0,8 VA Voltmètre entre 1 - 4,5 VA Instruments en fer mobile Mouvement en fonte avec amortissement à l'huile de silicone. Suspension à pivot avec roulements à billes à ressort pour la résistance aux vibrations et aux chocs. Échelles échelle de 90º, comprimée au début. Division grossière et fine. Pour les ampèremètres avec échelle de surcharge, elle couvre entre 10% (pour 1,2In) et 35% (pour 5In) de la longueur totale de l'échelle
