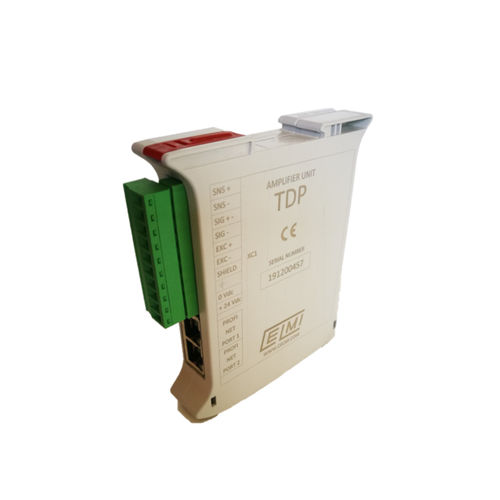

Amplificateur de mesure TDP

de signalnumériqueà gain programmable

caractéristiques TDP est un amplificateur de mesure numérique pour pont de jauges de contrainte, comprenant un circuit d'acquisition 24 bits à gain programmable. Grâce à l'interface E/S Profinet, il est possible de programmer tous les paramètres opérationnels de l'unité : zéro, gain (pleine échelle en unité d'ingénierie), et dimension de la fenêtre pour la moyenne de la fenêtre mobile. Les voyants sur le panneau avant indiquent l'état de fonctionnement de l'unité. Caractéristiques techniques : alimentation électrique 24VDC ± 10% / 0,2A une interface pour le pont de jauges de contrainte, caractérisée par : alimentation du pont 5 VDC - 60 mA au total (4 cellules de charge 350 Ohm en parallèle). acquisition avec un convertisseur ADC 24 bits. linéarité 0,05% de l'E.M. dérive thermique 0,01% P.E. / °C possibilité de choisir via un logiciel d'utiliser des fils de détection indépendants (connexion à 6 fils) ou des fils de détection internes (connexion à 4 fils) . montage sur guide DIN pas 23 mm. interface E/S profinet avec commutateur 2 ports intégré.
