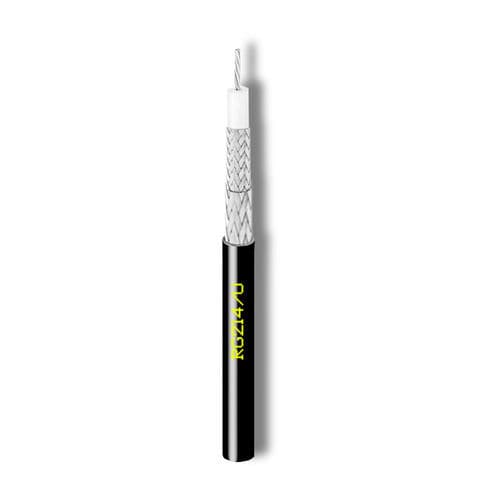

Câble électrique coaxial RG214/U

RFisolérond

- Disponibilité : sur demande - selon la norme : MIL-C-17 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 2,25 7x0,75 - matériau : CuAg - Diélectrique : Ø mm : 7,25 - matériau : PE - Tresse : matériau : CuAg - Couverture optique de la tresse : % : 95 - Diamètre sur la tresse : Ø mm : 7,89 - Gaine extérieure : Ø mm : 10,8 - Matériau : PVC DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 116,3 - Poids du câble : kg/km : 196,4 - Rayon de courbure min. x 1/n : mm : 50/100 - Résistance maximale à la traction : N : 500 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 50±2 - Capacité : pF/m : 100 ± 2 - Rapport de vitesse : % : 66 - Atténuation (à 20°C) : - à 50 MHz : dB/100m : 4,1 - à 200 MHz : dB/100m : 9,0 - à 300 MHz : dB/100m : 11,3 - à 470 MHz : dB/100m : 14,8 - à 800 MHz : dB/100m : 20,43 - à 1000 MHz : dB/100m : 23,6 - Perte de retour structurelle (SRL) : - à 30 - 300 MHz : dB : >23 - à 300 - 600 MHz : dB : >22 - à 600 - 1000 MHz : dB : >20 - Impédance de transfert (Zt) : Classe : A++ - 5 - 30 MHz : mOhm/m : 85 - à 1000 - 2000 MHz : dB : >75 - à 2000 - 3000 MHz : dB : >75 - Résistance du conducteur DC interne/externe : Ohm/km : 5,5 / 4,0 - Résistance de boucle : Ohm/km : 9,5 - Tension d'isolation de la gaine : kV : 5,0
