Câble électrique coaxial RG59B/U
RFisolérond

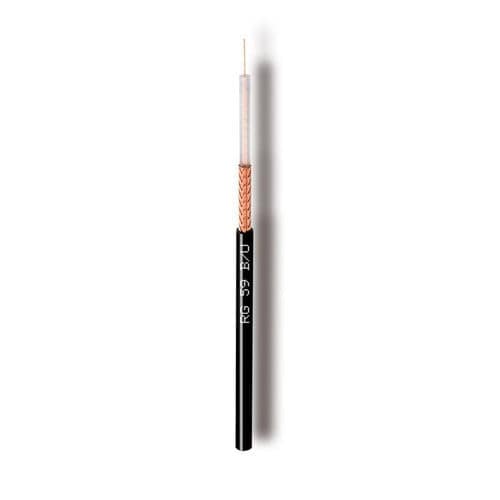

Câble électrique coaxial - RG59B/U - Cavel - RF / isolé / rond
Câble électrique coaxial - RG59B/U - Cavel - RF / isolé / rond
Câble électrique coaxial - RG59B/U - Cavel - RF / isolé / rond - image - 2
Câble électrique coaxial - RG59B/U - Cavel - RF / isolé / rond - image - 3
Câble électrique coaxial - RG59B/U - Cavel - RF / isolé / rond - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
coaxial
Protection
isolé
Structure
rond
Âme
en cuivre
Applications
pour applications télécom
Nombre de conducteur
mono-conducteur
Matière de l'isolant
à gaine en PVC, en polyéthylène
Couleur de l'isolant
noir
Autre caractéristique
à tresse en cuivre, à blindage diélectrique
Température

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Longueur

100 m
(328'01" )

Description

- Disponibilité : en stock - conforme à la norme : MIL-C-17 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 0,58 - matériau : FeCu - Diélectrique : Ø mm : 3,70 - matériau : PE - Tresse : matériau : Cu - Couverture optique de la tresse : % : 94 - Diamètre de la tresse : Ø mm : 4,30 - Gaine extérieure : Ø mm : 6,15 - Matériau : PVC DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 19,8 - Poids du câble : kg/km : 51,5 - Rayon de courbure minimum x 1/n : mm : 30/60 - Résistance maximale à la traction : N : 200 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±3 - Capacité (@1kHz) : pF/m : 66 ± 2 - Rapport de vitesse : % : 66 - Atténuation (à 20°C) : - à 50 MHz : dB/100m : 7,7 - à 200 MHz : dB/100m : 16,0 - à 300 MHz : dB/100m : 19,9 - à 470 MHz : dB/100m : 25,4 - à 800 MHz : dB/100m : 34,0 - à 1000 MHz : dB/100m : 38,7 - Perte de retour structurelle (SRL) : - à 30 - 300 MHz : dB : >28 - à 300 - 600 MHz : dB : >25 - à 600 - 1000 MHz : dB : >23 - Atténuation d'écran (SA) : Classe : - à 30 - 1000 MHz : dB : >45 - Résistance du conducteur DC interne/externe : Ohm/km : 158,0 / 11,0 - Résistance de boucle : Ohm/km : 169,0 - Tension d'isolation de la gaine (test d'étincelle) : kV : 3,0

---
