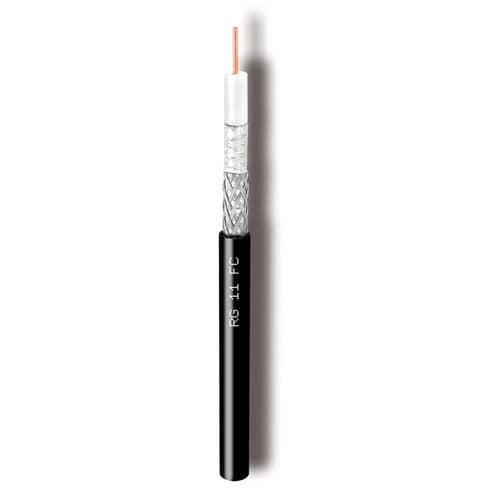

Câble électrique coaxial RG11FC

de donnéesantenne TVisolé

- RG Ref. : RG 11 - Classe CPR selon UE 305/2011 (DoP) : Fca - Disponibilité : sur demande - Application : Installation extérieure et souterraine - selon la norme : EN50117-11-2 - CEI-UNEL 36762 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 1,63 - Matériau : FeCu - Diélectrique : Ø mm : 7,20 - matériau : PEG - Film Foil Laminate : matériau : APAS - Tresse : matériau : Al - Couverture optique de la tresse : % : 65 - Diamètre de la tresse : Ø mm : 8,01 - Gaine extérieure : Ø mm : 10,1 - Matériau : PE DONNÉES PHYSIQUES : - Poids du câble : kg/km : 73,5 - Rayon de courbure min. x 1/n : mm : 100 - Résistance maximale à la traction : N : 800 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±2 - Capacité (@1kHz) : pF/m : 53 ± 2 - Rapport de vitesse : % : 85 - Atténuation (à 20°C) : - à 5 MHz : dB/100m : 1,1 - à 10 MHz : dB/100m : 1,5 - à 30 MHz : dB/100m : 2,2 - à 50 MHz : dB/100m : 2,8 - à 200 MHz : dB/100m : 5,6 - à 300 MHz : dB/100m : 6,9 - à 470 MHz : dB/100m : 8,8 - à 862 MHz : dB/100m : 12,3 - à 1000 MHz : dB/100m : 13,2 - à 1750 MHz : dB/100m : 18,5 - à 2150 MHz : dB/100m : 20,8 - à 2400 MHz : dB/100m : 22,2 - à 3000 MHz : dB/100m : 25,3 - Perte de retour structurelle (SRL) : - à 5 - 470 MHz : dB : >30 - à 470 - 1000 MHz : dB : >28 - à 1000 - 2000 MHz : dB : >23 - à 2000 - 3000 MHz : dB : >20 - Impédance de transfert (Zt) : Classe : B - 5 - 30 MHz : mOhm/m : 85 - à 1000 - 2000 MHz : dB : >85 - à 2000 - 3000 MHz : dB : >85 - Résistance du conducteur DC interne/externe : Ohm/km : 37,5 / 11,5 - Résistance de boucle : Ohm/km : 49,0 - Tension d'isolation de la gaine (test d'étincelle) : kV : 8,0 - Courant maximum (Ieff) : A : 8
