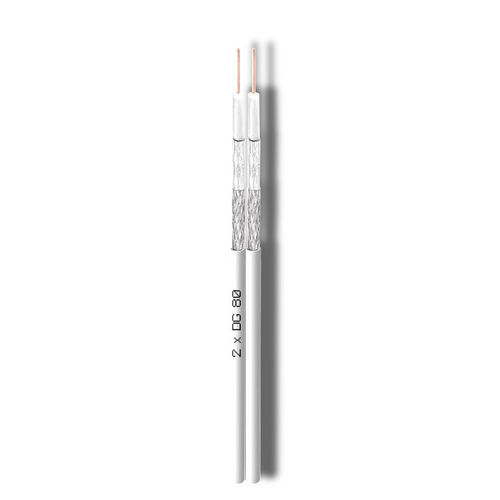

Câble électrique multi-coeur 2XDG80

de donnéescoaxialantenne TV

- RG Ref. : RG 59 - Classe CPR selon UE 305/2011 (DoP) : Eca - Disponibilité : en stock - selon la norme : EN 50117-2-4 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 0,80 - Matériau : Cu - Diélectrique : Ø mm : 3,50 - matériau : PEG - Film Foil Laminate : matériau : APA - Tresse : matériau : CuSn - Couverture optique de la tresse : % : 65 - Diamètre de la tresse : Ø mm : 4,00 - Gaine extérieure : Ø mm : 5x11 - Matériau : PVC DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 22,3 - Poids du câble : kg/km : 56,2 - Rayon de courbure minimum x 1/n : mm : 25/50 - Résistance maximale à la traction : N : 90 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±3@200 MHz - Capacité (@1kHz) : pF/m : 52 ± 2 - Rapport de vitesse : % : 85 - Atténuation (à 20°C) : - à 5 MHz : dB/100m : 2,1 - à 10 MHz : dB/100m : 3,0 - à 30 MHz : dB/100m : 4,4 - à 50 MHz : dB/100m : 5,7 - à 200 MHz : dB/100m : 11,0 - à 300 MHz : dB/100m : 13,5 - à 470 MHz : dB/100m : 16,8 - à 862 MHz : dB/100m : 23,0 - à 1000 MHz : dB/100m : 24,9 - à 1750 MHz : dB/100m : 33,5 - à 2150 MHz : dB/100m : 37,4 - à 2400 MHz : dB/100m : 39,6 - à 3000 MHz : dB/100m : 44,8 - Perte de retour structurelle (SRL) : - à 5 - 470 MHz : dB : >30 - à 470 - 1000 MHz : dB : >28 - à 1000 - 2000 MHz : dB : >26 - à 2000 - 3000 MHz : dB : >22 - Impédance de transfert (Zt) : Classe : B - 5 - 30 MHz : mOhm/m : 90 - à 1000 - 2000 MHz : dB : >75 - à 2000 - 3000 MHz : dB : >65 - Résistance du conducteur DC interne/externe : Ohm/km : 35,0 / 18,6 - Résistance de boucle : Ohm/km : 53,6 - Tension d'isolation de la gaine (test d'étincelle) : kV : 2,5 - Courant maximum (Ieff) : A : 4
