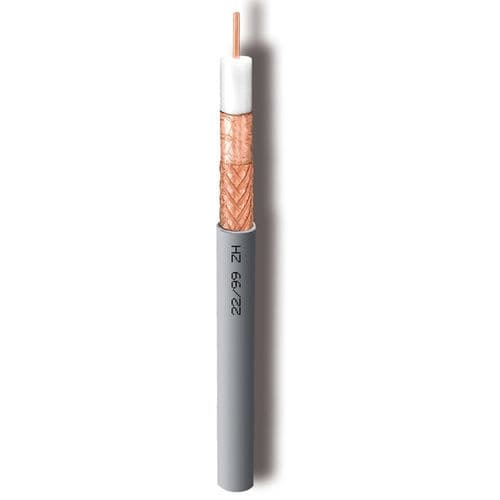

Câble électrique coaxial 22/99ZH

de donnéesantenne TVisolé

- Classe CPR selon UE 305/2011 (DoP) : Dca s2,d2,a1 - Disponibilité : sur demande - Application : CATV - selon la norme : EN50117-11-2 - CEI-UNEL 36762 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 2,20 - Matériau : Cu - Diélectrique : Ø mm : 9,90 - matériau : PEG - Feuille de film : matériau : Cu/Pet - Tresse : matériau : Cu - Couverture optique de la tresse : % : 55 - Diamètre de la tresse : Ø mm : 10,48 - Gaine extérieure : Ø mm : 12,7 - Matériau : LSZH DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 59,6 - Poids du câble : kg/km : 150,5 - Rayon de courbure minimum x 1/n : mm : 150 - Résistance maximale à la traction : N : 600 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±2@200 MHz - Capacité (@1kHz) : pF/m : 52 ± 2 - Rapport de vitesse : % : 85 - Atténuation (à 20°C) : - à 5 MHz : dB/100m : 0,8 - à 10 MHz : dB/100m : 1,1 - à 30 MHz : dB/100m : 1,5 - à 50 MHz : dB/100m : 2,0 - à 200 MHz : dB/100m : 4,0 - à 300 MHz : dB/100m : 4,9 - à 470 MHz : dB/100m : 6,4 - à 862 MHz : dB/100m : 9,1 - à 1000 MHz : dB/100m : 9,8 - à 1750 MHz : dB/100m : 13,3 - à 2150 MHz : dB/100m : 14,9 - à 2400 MHz : dB/100m : 15,7 - à 3000 MHz : dB/100m : 18,3 - Perte de retour structurelle (SRL) : - à 5 - 470 MHz : dB : >30 - à 470 - 1000 MHz : dB : >28 - à 1000 - 2000 MHz : dB : >23 - à 2000 - 3000 MHz : dB : >20 - Impédance de transfert (Zt) : Classe : B - 5 - 30 MHz : mOhm/m : 100 - à 1000 - 2000 MHz : dB : > 90 - à 2000 - 3000 MHz : dB : > 65 - Résistance du conducteur DC interne/externe : Ohm/km : 5,0 / 8,5 - Résistance de boucle : Ohm/km : 13,5 - Tension d'isolation de la gaine (test d'étincelle) : kV : 5,0 - Courant maximum (Ieff) : A : 21
