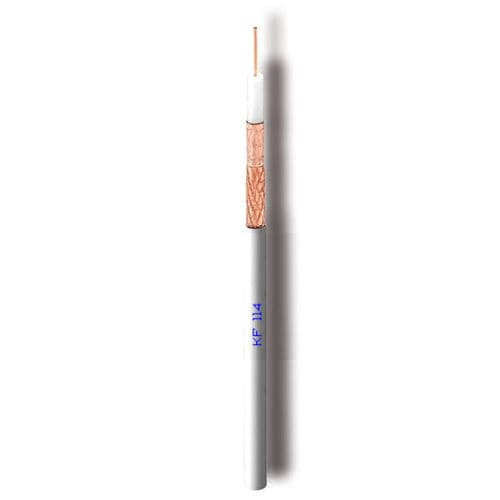

Câble électrique coaxial KF114

de donnéesantenne TVisolé

- Réf. RG : RG 6+ - Classe CPR selon UE 305/2011 (DoP) : Eca - Disponibilité : en stock - Application : Installation intérieure - selon la norme : EN50117-9-2 - CEI-UNEL 36762 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 1,13 - Matériau : Cu - Diélectrique : Ø mm : 4,80 - matériau : PEG - Feuille de film : matériau : Cu/Pet - Tresse : matériau : Cu - Couverture optique de la tresse : % : 37 - Diamètre de la tresse : Ø mm : 5,30 - Gaine extérieure : Ø mm : 6,6 - Matériau : PVC DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 16,7 - Poids du câble : kg/km : 40,4 - Rayon de courbure minimum x 1/n : mm : 35/70 - Résistance maximale à la traction : N : 150 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±3@200 MHz - Capacité (@1kHz) : pF/m : 52 ± 2 - Rapport de vitesse : % : 85 - Atténuation (à 20°C) : - à 5 MHz : dB/100m : 1,4 - à 10 MHz : dB/100m : 2,0 - à 30 MHz : dB/100m : 3,0 - à 50 MHz : dB/100m : 3,7 - à 200 MHz : dB/100m : 7,8 - à 300 MHz : dB/100m : 9,6 - à 470 MHz : dB/100m : 11,9 - à 862 MHz : dB/100m : 16,5 - à 1000 MHz : dB/100m : 17,8 - à 1750 MHz : dB/100m : 24,2 - à 2150 MHz : dB/100m : 27,1 - à 2400 MHz : dB/100m : 28,8 - à 3000 MHz : dB/100m : 32,6 - Perte de retour structurelle (SRL) : - à 5 - 470 MHz : dB : >30 - à 470 - 1000 MHz : dB : >28 - à 1000 - 2000 MHz : dB : >26 - à 2000 - 3000 MHz : dB : >22 - Atténuation d'écran (SA) : Classe : B - à 30 - 1000 MHz : dB : >75 - à 1000 - 2000 MHz : dB : >85 - à 2000 - 3000 MHz : dB : >75 - Résistance du conducteur DC interne/externe : Ohm/km : 18,0 / 22,0 - Résistance de boucle : Ohm/km : 40,0 - Tension d'isolation de la gaine (test d'étincelle) : kV : 3,0 - Courant maximum (Ieff) : A : 8
