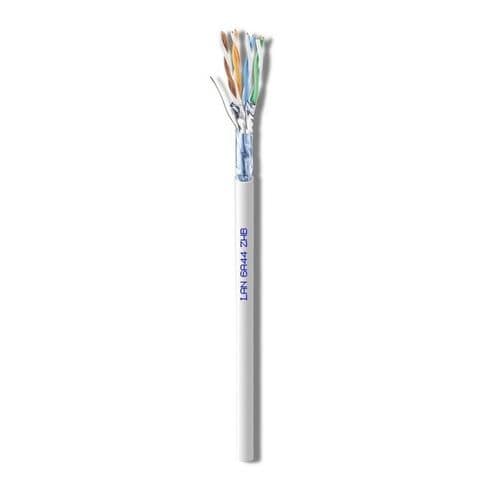

Câble électrique de données LAN6A44ZHB

LANF/FTPisolé

- Classe CPR selon UE 305/2011 (DoP) : Dca s1a,d2,a1 - Disponibilité : sur demande - Application : Primaire (Campus), Secondaire (Riser), Tertiaire (Horizontal) - Selon la norme : ISO/IEC 11801 Classe Ea - EN50288-10-1 - EN 50173 - IEC 61156 - EIA-TIA 568 - NF C 15-100 - XP C 90-483 - XP C 93-531-17 - CEI-UNEL 36762 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 0,57 - Matériau : Cu - Isolation : Ø mm : 1,35 - matériau : PEG - Film Foil Laminate : matériau : AP - Feuille de film : matériau : AP - Gaine extérieure : Ø mm : 8,3 - matériau : LSZH DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 19,8 - Poids du câble : kg/km : 62,9 - Rayon de courbure minimum x 1/n : mm : 35/70 - Résistance maximale à la traction : N : 100 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 100±5@100 MHz - Capacité de la paire torsadée (@800Hz) : pF/m : 43 - Rapport de vitesse : % : 77 - Atténuation (à 20°C) : - à 1 MHz : dB/100m : 2,1 - à 4 MHz : dB/100m : 3,6 - à 10 MHz : dB/100m : 5,4 - à 16 MHz : dB/100m : 6,8 - à 20 MHz : dB/100m : 7,7 - à 31,25 MHz : dB/100m : 9,6 - à 62,5 MHz : dB/100m : 13,7 - à 100 MHz : dB/100m : 17,4 - à 155,5 MHz : dB/100m : 21,9 - à 250 MHz : dB/100m : 28,1 - à 450 MHz : dB/100m : 38,3 - à 500 MHz : dB/100m : 40,0 - NEXT : - à 1 MHz : dB : 90,0 - à 4 MHz : dB : 90,0 - à 10 MHz : dB : 90,0 - à 16 MHz : dB : 90,0 - à 20 MHz : dB : 85,0 - à 31,25 MHz : dB : 85,0 - à 62,5 MHz : dB : 80,0 - à 100 MHz : dB : 80,0 - à 155,5 MHz : dB : 80,0 - à 250 MHz : dB : 75,0 - à 450 MHz : dB : 70,0 - à 500 MHz : dB : 70,0 - Atténuation de couplage : dB : > 45 - Impédance de transfert (Zt) : - 1 MHz : mOhm/m : < 11 - 10 MHz : mOhm/m : < 5 - 30 MHz : mOhm/m : < 3
