Câble électrique coaxial RG174A/UZHN
RFisoléà retardateur de flamme

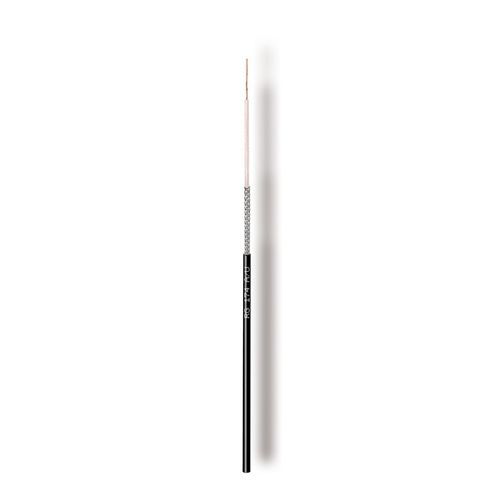

Câble électrique coaxial - RG174A/UZHN - Cavel - RF / isolé / à retardateur de flamme
Câble électrique coaxial - RG174A/UZHN - Cavel - RF / isolé / à retardateur de flamme
Câble électrique coaxial - RG174A/UZHN - Cavel - RF / isolé / à retardateur de flamme - image - 2
Câble électrique coaxial - RG174A/UZHN - Cavel - RF / isolé / à retardateur de flamme - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
coaxial
Protection
isolé, à retardateur de flamme, résistant aux UV, faible fumée
Structure
rond
Âme
en cuivre
Applications
pour applications télécom
Nombre de conducteur
mono-conducteur
Matière de l'isolant
en polyéthylène
Couleur de l'isolant
noir
Autre caractéristique
sans halogène, à blindage diélectrique
Température

Max: 80 °C
(176 °F)

Min: -25 °C
(-13 °F)

Longueur

100 m
(328'01" )

Description

- Disponibilité : sur demande - selon la norme : MIL-C-17 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 0,48 7x0,16 - Matériau : FeCu - Diélectrique : Ø mm : 1,50 - matériau : PE - Tresse : matériau : CuSn - Couverture optique de la tresse : % : 87 - Diamètre de la tresse : Ø mm : 1,90 - Gaine extérieure : Ø mm : 2,8 - Matériau : LSZH DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 4,6 - Poids du câble : kg/km : 12,5 - Rayon de courbure minimum x 1/n : mm : 15/30 - Résistance maximale à la traction : N : 120 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 50±2 - Capacité (@1kHz) : pF/m : 101 ± 2 - Rapport de vitesse : % : 66 - Atténuation (à 20°C) : - à 50 MHz : dB/100m : 20,0 - à 200 MHz : dB/100m : 43,0 - à 300 MHz : dB/100m : 51,0 - à 470 MHz : dB/100m : 63,0 - à 800 MHz : dB/100m : 83,0 - à 1000 MHz : dB/100m : 97,0 - à 1500 MHz : dB/100m : 118,0 - Perte de retour structurelle (SRL) : - à 30 - 300 MHz : dB : >21 - à 300 - 600 MHz : dB : >19 - à 600 - 1000 MHz : dB : >18 - Atténuation d'écran (SA) : Classe : - à 30 - 1000 MHz : dB : >55 - Résistance du conducteur DC interne/externe : Ohm/km : 290,0 / 42,0 - Résistance de boucle : Ohm/km : 332,0 - Tension d'isolation de la gaine (test d'étincelle) : kV - 2,0

---
