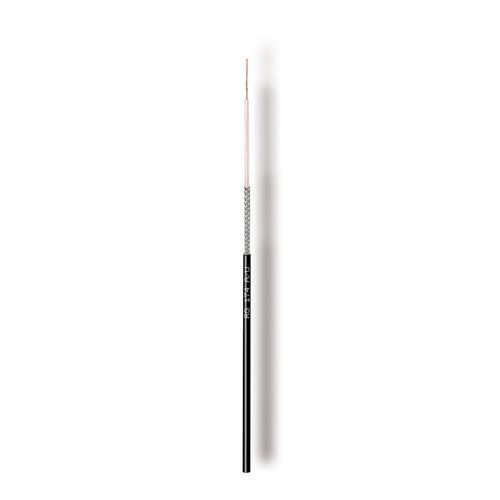

Câble électrique coaxial RG174A/URFisolérond
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- RF
- Format
- coaxial
- Protection
- isolé
- Structure
- rond
- Âme
- en cuivre
- Applications
- pour applications télécom
- Nombre de conducteur
- mono-conducteur
- Matière de l'isolant
- à gaine en PVC, en polyéthylène
- Couleur de l'isolant
- noir
- Autre caractéristique
- à blindage diélectrique
- Température
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)- Longueur
100 m
(328'01" )
Description
- Disponibilité : en stock
- conforme à la norme : MIL-C-17
DONNÉES DE CONSTRUCTION :
- Conducteur intérieur : Ø mm : 0,48 7x0,16
- Matériau : FeCu
- Diélectrique : Ø mm : 1,50
- matériau : PE
- Tresse : matériau : CuSn
- Couverture optique de la tresse : % : 87
- Diamètre de la tresse : Ø mm : 1,90
- Gaine extérieure : Ø mm : 2,8
- Matériau : PVC
DONNÉES PHYSIQUES :
- Teneur en cuivre : kg/km : 4,6
- Poids du câble : kg/km : 11,8
- Rayon de courbure minimum x 1/n : mm : 15/30
- Résistance maximale à la traction : N : 120
DONNÉES ÉLECTRIQUES :
- Impédance : Ohm : 50±2
- Capacité (@1kHz) : pF/m : 103 ± 2
- Rapport de vitesse : % : 66
- Atténuation (à 20°C) :
- à 50 MHz : dB/100m : 20,0
- à 200 MHz : dB/100m : 43,0
- à 300 MHz : dB/100m : 51,0
- à 470 MHz : dB/100m : 63,0
- à 800 MHz : dB/100m : 83,0
- à 1000 MHz : dB/100m : 97,0
- à 1500 MHz : dB/100m : 118,0
- Perte de retour structurelle (SRL) :
- à 30 - 300 MHz : dB : >21
- à 300 - 600 MHz : dB : >19
- à 600 - 1000 MHz : dB : >18
- Atténuation d'écran (SA) : Classe :
- à 30 - 1000 MHz : dB : >55
- Résistance du conducteur DC interne/externe : Ohm/km : 290,0 / 42,0
- Résistance de boucle : Ohm/km : 332,0
- Tension d'isolation de la gaine (test d'étincelle) : kV : 2,0
---
