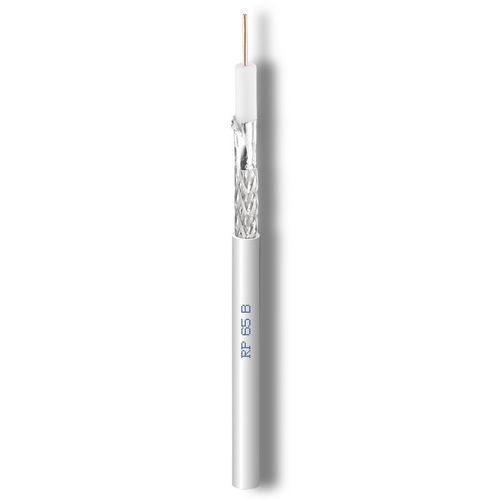

Câble électrique coaxial RP65B

de donnéesantenne TVisolé

- Classe CPR selon UE 305/2011 (DoP) : Eca - Disponibilité : sur demande - selon la norme : EN50117-9-2 - CEI-UNEL 36762 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 1,00 - Matériau : Cu - Diélectrique : Ø mm : 4,75 - matériau : PEG - Film Foil Laminate : matériau : AP - Tresse : matériau : Al - Couverture optique de la tresse : % : 43 - Diamètre de la tresse : Ø mm : 5,38 - Gaine extérieure : Ø mm : 6,6 - Matériau : PVC DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 7,0 - Poids du câble : kg/km : 36,1 - Rayon de courbure minimum x 1/n : mm : 35/70 - Résistance maximale à la traction : N : 150 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±3@200 MHz - Capacité (@1kHz) : pF/m : 54 ± 2 - Rapport de vitesse : % : 82 - Atténuation (à 20°C) : - à 5 MHz : dB/100m : 1,54 - à 10 MHz : dB/100m : 2,08 - à 30 MHz : dB/100m : 3,31 - à 50 MHz : dB/100m : 4,29 - à 200 MHz : dB/100m : 8,72 - à 300 MHz : dB/100m : 11,1 - à 470 MHz : dB/100m : 13,64 - à 800 MHz : dB/100m : 17,92 - à 862 MHz : dB/100m : 18,83 - à 1000 MHz : dB/100m : 20,42 - à 1750 MHz : dB/100m : 27,65 - à 2150 MHz : dB/100m : 31,11 - à 2400 MHz : dB/100m : 33,05 - à 3000 MHz : dB/100m : 37,69 - Perte de retour structurelle (SRL) : - à 5 - 470 MHz : dB : >30 - à 470 - 1000 MHz : dB : >28 - à 1000 - 2000 MHz : dB : >26 - à 2000 - 3000 MHz : dB : >22 - Impédance de transfert (Zt) : Classe : C - 5 - 30 MHz : mOhm/m : 95 - à 1000 - 2000 MHz : dB : >90 - à 2000 - 3000 MHz : dB : >80 - Résistance du conducteur DC interne/externe : Ohm/km : 22,5 / 22,0 - Résistance de boucle : Ohm/km : 44,5 - Tension d'isolation de la gaine (test d'étincelle) : kV : 3,0
